est conçue pour réduire le plus possible ces causes d’atténuation. Elle est
constituée de deux verres différents : un verre de cœur d’indice n 1 et un
verre de gaine d’indice n 2 < n 1 . Sur la figure 7.36 on a représenté le cône
de demi-angle θ 0 des rayons qui peuvent être guidés à l’intérieur de la
fibre. On appelle « ouverture numérique » de la fibre la quantité
.
( 7 . 2 )
Les fibres optiques sont obtenues par étirage soit d’une préforme soit de
verres fondus. La préforme résulte de l’assemblage d’un tube et d’une
baguette et est chauffée par induction (Fig. 7.30). Dans le second cas, les
verres sont fondus dans un double creuset chauffé par effet Joule
(Fig. 7.37).
On peut distinguer deux grandes catégories de fibres optiques selon
leurs applications : les fibres pour l’instrumentation optique et les fibres
pour les télécommunications.
4.4.1. Les fibres pour l’instrumentation optique
En 1954, un physicien hollandais, A. Van Heel et un physicien anglais H.H.
Hopkins, publièrent séparément des articles décrivant les possibilités de
transmettre des images avec des faisceaux de fibres. Dans la décennie qui
suivit, les milieux médicaux s’intéressèrent à un endoscope flexible pour
l’observation de l’intérieur du corps humain. Ce dispositif, appelé fibroscope,
s’apparente à un périscope mais l’image y est véhiculée par des fibres au
lieu de lentilles. Chaque fibre fournit un point de l’image, et donc pour
obtenir une définition suffisante de cette image il s’agit d’assembler en
parallèle un grand nombre de fibres en assurant une parfaite correspondance des positions de chaque fibre dans les surfaces d’entrée et de sortie. Une méthode éprouvée est l’héritière de la technique utilisée par les
Romains pour produire les objets décoratifs en verre « mosaïqué ». Elle
consiste à étirer une grosse baguette munie d’une double gaine, à partir
d’un triple creuset ou d’une baguette entourée de deux tubes coaxiaux.

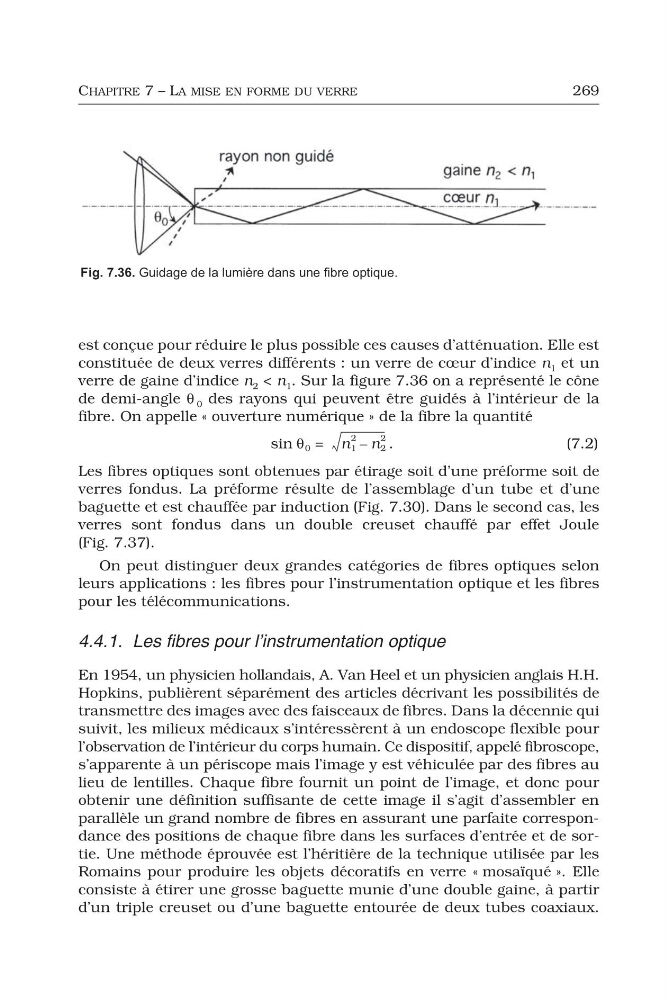

Fig. 7.36. Guidage de la lumière dans une fibre optique.
θ 0
sin
n 1
2
n 2
2
–
=
