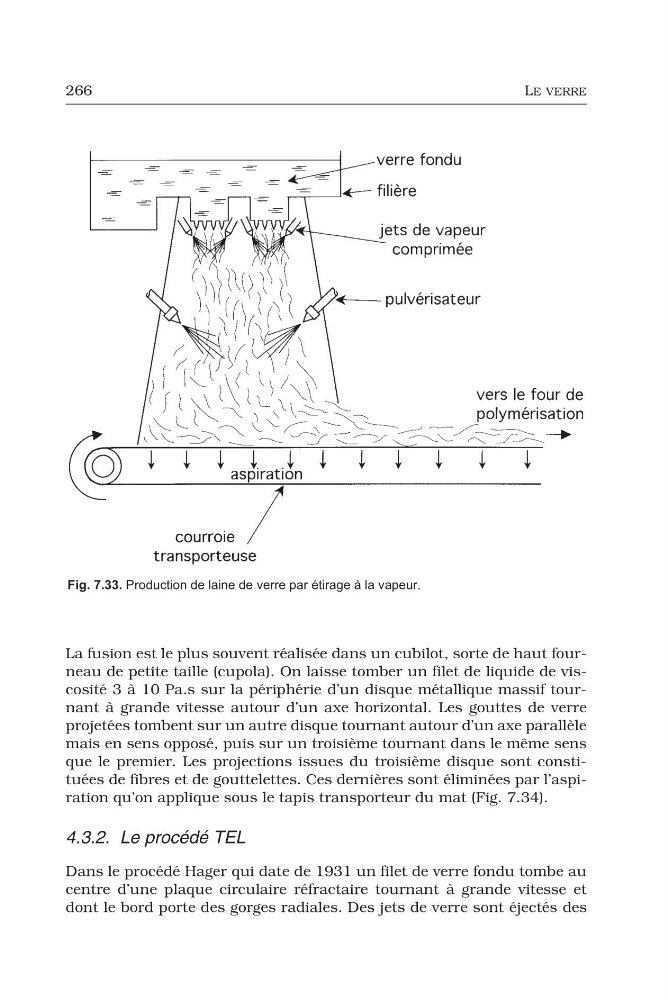

266
LE VERRE
La fusion est le plus souvent réalisée dans un cubilot, sorte de haut fourneau de petite taille (cupola). On laisse tomber un filet de liquide de viscosité 3 à 10 Pa.s sur la périphérie d’un disque métallique massif tournant à grande vitesse autour d’un axe horizontal. Les gouttes de verre
projetées tombent sur un autre disque tournant autour d’un axe parallèle
mais en sens opposé, puis sur un troisième tournant dans le même sens
que le premier. Les projections issues du troisième disque sont constituées de fibres et de gouttelettes. Ces dernières sont éliminées par l’aspiration qu’on applique sous le tapis transporteur du mat (Fig. 7.34).
4.3.2. Le procédé TEL
Dans le procédé Hager qui date de 1931 un filet de verre fondu tombe au
centre d’une plaque circulaire réfractaire tournant à grande vitesse et
dont le bord porte des gorges radiales. Des jets de verre sont éjectés des
Fig. 7.33. Production de laine de verre par étirage à la vapeur.
LE VERRE
La fusion est le plus souvent réalisée dans un cubilot, sorte de haut fourneau de petite taille (cupola). On laisse tomber un filet de liquide de viscosité 3 à 10 Pa.s sur la périphérie d’un disque métallique massif tournant à grande vitesse autour d’un axe horizontal. Les gouttes de verre
projetées tombent sur un autre disque tournant autour d’un axe parallèle
mais en sens opposé, puis sur un troisième tournant dans le même sens
que le premier. Les projections issues du troisième disque sont constituées de fibres et de gouttelettes. Ces dernières sont éliminées par l’aspiration qu’on applique sous le tapis transporteur du mat (Fig. 7.34).
4.3.2. Le procédé TEL
Dans le procédé Hager qui date de 1931 un filet de verre fondu tombe au
centre d’une plaque circulaire réfractaire tournant à grande vitesse et
dont le bord porte des gorges radiales. Des jets de verre sont éjectés des
Fig. 7.33. Production de laine de verre par étirage à la vapeur.
