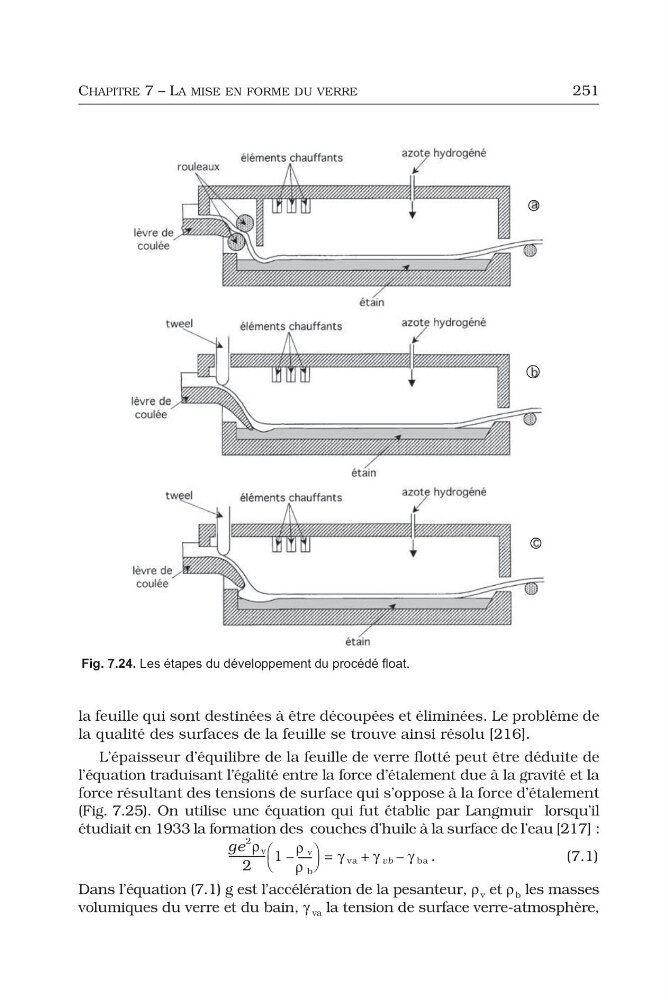

CHAPITRE 7 – LA MISE EN FORME DU VERRE
251
la feuille qui sont destinées à être découpées et éliminées. Le problème de
la qualité des surfaces de la feuille se trouve ainsi résolu [216].
L’épaisseur d’équilibre de la feuille de verre flotté peut être déduite de
l’équation traduisant l’égalité entre la force d’étalement due à la gravité et la
force résultant des tensions de surface qui s’oppose à la force d’étalement
(Fig. 7.25). On utilise une équation qui fut établie par Langmuir lorsqu’il
étudiait en 1933 la formation des couches d’huile à la surface de l’eau [217] :
.
( 7 . 1 )
Dans l’équation (7.1) g est l’accélération de la pesanteur, ρ v et ρ b les masses
volumiques du verre et du bain, γ va la tension de surface verre-atmosphère,
Fig. 7.24. Les étapes du développement du procédé float.
ge
2 ρ v
2
-------------- - 1
ρ v
ρ b
----- -
–
⎝
⎠
⎛
⎞ γ va γ vb γ ba
–
+
=
