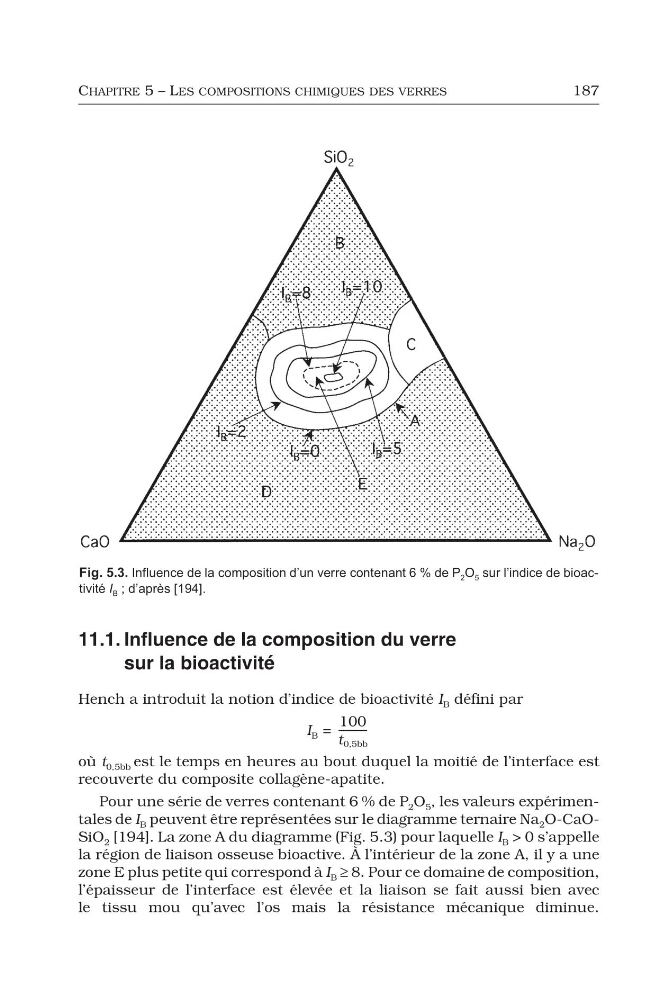

CHAPITRE 5 – LES COMPOSITIONS CHIMIQUES DES VERRES
187
11.1. Influence de la composition du verre
sur la bioactivité
Hench a introduit la notion d’indice de bioactivité I B défini par
I B =
où t 0,5bb est le temps en heures au bout duquel la moitié de l’interface est
recouverte du composite collagène-apatite.
Pour une série de verres contenant 6 % de P 2 O 5 , les valeurs expérimentales de I B peuvent être représentées sur le diagramme ternaire Na 2 O-CaOSiO 2 [194]. La zone A du diagramme (Fig. 5.3) pour laquelle I B > 0 s’appelle
la région de liaison osseuse bioactive. À l’intérieur de la zone A, il y a une
zone E plus petite qui correspond à I B ≥ 8. Pour ce domaine de composition,
l’épaisseur de l’interface est élevée et la liaison se fait aussi bien avec
le tissu mou qu’avec l’os mais la résistance mécanique diminue.
Fig. 5.3. Influence de la composition d’un verre contenant 6 % de P 2 O 5 sur l’indice de bioactivité I B ; d’après [194].
100
t 0,5bb
----------- -
187
11.1. Influence de la composition du verre
sur la bioactivité
Hench a introduit la notion d’indice de bioactivité I B défini par
I B =
où t 0,5bb est le temps en heures au bout duquel la moitié de l’interface est
recouverte du composite collagène-apatite.
Pour une série de verres contenant 6 % de P 2 O 5 , les valeurs expérimentales de I B peuvent être représentées sur le diagramme ternaire Na 2 O-CaOSiO 2 [194]. La zone A du diagramme (Fig. 5.3) pour laquelle I B > 0 s’appelle
la région de liaison osseuse bioactive. À l’intérieur de la zone A, il y a une
zone E plus petite qui correspond à I B ≥ 8. Pour ce domaine de composition,
l’épaisseur de l’interface est élevée et la liaison se fait aussi bien avec
le tissu mou qu’avec l’os mais la résistance mécanique diminue.
Fig. 5.3. Influence de la composition d’un verre contenant 6 % de P 2 O 5 sur l’indice de bioactivité I B ; d’après [194].
100
t 0,5bb
----------- -
