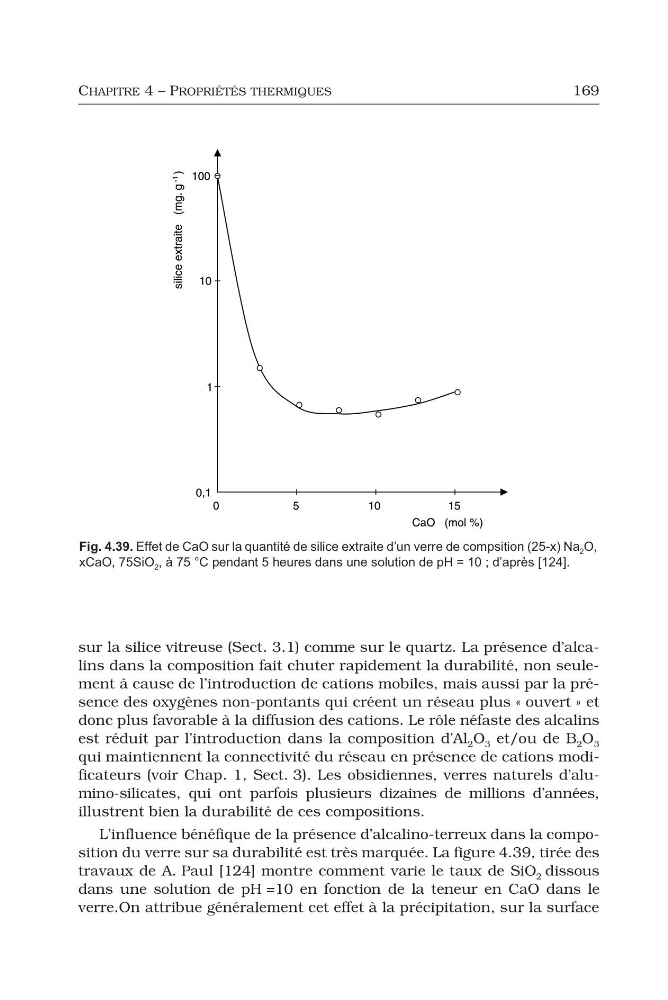

CHAPITRE 4 – PROPRIÉTÉS THERMIQUES
169
sur la silice vitreuse (Sect. 3.1) comme sur le quartz. La présence d’alcalins dans la composition fait chuter rapidement la durabilité, non seulement à cause de l’introduction de cations mobiles, mais aussi par la présence des oxygènes non-pontants qui créent un réseau plus « ouvert » et
donc plus favorable à la diffusion des cations. Le rôle néfaste des alcalins
est réduit par l’introduction dans la composition d’Al 2 O 3 et/ou de B 2 O 3
qui maintiennent la connectivité du réseau en présence de cations modificateurs (voir Chap. 1, Sect. 3). Les obsidiennes, verres naturels d’alumino-silicates, qui ont parfois plusieurs dizaines de millions d’années,
illustrent bien la durabilité de ces compositions.
L’influence bénéfique de la présence d’alcalino-terreux dans la composition du verre sur sa durabilité est très marquée. La figure 4.39, tirée des
travaux de A. Paul [124] montre comment varie le taux de SiO 2 dissous
dans une solution de pH =10 en fonction de la teneur en CaO dans le
verre.On attribue généralement cet effet à la précipitation, sur la surface
Fig. 4.39. Effet de CaO sur la quantité de silice extraite d’un verre de compsition (25-x) Na 2 O,
xCaO, 75SiO 2 , à 75 °C pendant 5 heures dans une solution de pH = 10 ; d’après [124].
169
sur la silice vitreuse (Sect. 3.1) comme sur le quartz. La présence d’alcalins dans la composition fait chuter rapidement la durabilité, non seulement à cause de l’introduction de cations mobiles, mais aussi par la présence des oxygènes non-pontants qui créent un réseau plus « ouvert » et
donc plus favorable à la diffusion des cations. Le rôle néfaste des alcalins
est réduit par l’introduction dans la composition d’Al 2 O 3 et/ou de B 2 O 3
qui maintiennent la connectivité du réseau en présence de cations modificateurs (voir Chap. 1, Sect. 3). Les obsidiennes, verres naturels d’alumino-silicates, qui ont parfois plusieurs dizaines de millions d’années,
illustrent bien la durabilité de ces compositions.
L’influence bénéfique de la présence d’alcalino-terreux dans la composition du verre sur sa durabilité est très marquée. La figure 4.39, tirée des
travaux de A. Paul [124] montre comment varie le taux de SiO 2 dissous
dans une solution de pH =10 en fonction de la teneur en CaO dans le
verre.On attribue généralement cet effet à la précipitation, sur la surface
Fig. 4.39. Effet de CaO sur la quantité de silice extraite d’un verre de compsition (25-x) Na 2 O,
xCaO, 75SiO 2 , à 75 °C pendant 5 heures dans une solution de pH = 10 ; d’après [124].
