158
LE VERRE
Le comportement des verres de silicate de lithium a été interprété par
Shelby [169] à partir des données relatives à la démixtion de ce type de
verre [170]. Son diagramme de phases (Fig. 4.31) fait apparaître trois
régions selon la concentration en Li 2 O :
1. Si le liquide ne contient que quelques pourcents d’oxyde de lithium,
sa microstructure consiste en une phase continue riche en silice et
contenant des goutelettes d’une phase riche en lithium.
2. Si le liquide contient plus de 20 % d’oxyde de lithium, on observe
une phase continue riche en lithium avec des goutelettes d’une
phase riche en silice.
3. Dans le domaine de composition intermédiaire, la morphologie consiste en deux phases continues interconnectées.
Pour la perméabilité aux gaz, la caractéristique importante à considérer est la continuité de la phase la plus riche en silice, car c’est la plus
perméable. Si cette phase est continue, la perméabilité du verre est élevée. Si au contraire, elle se présente sous forme de gouttelettes, la perméabilité du verre ainsi démixé est plus basse que celle du verre homogène de même composition.

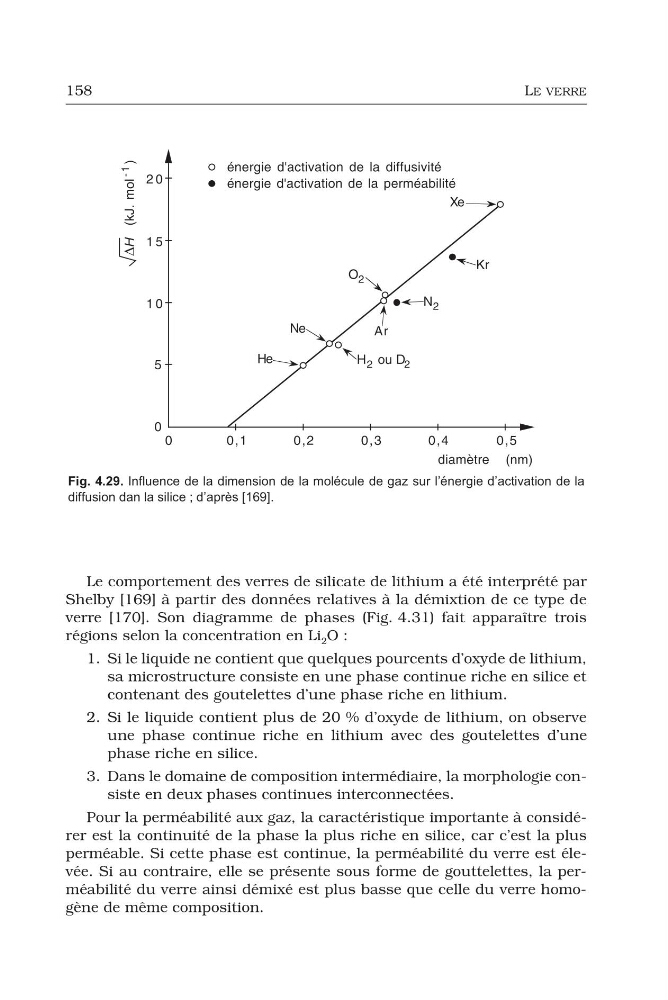

Fig. 4.29. Influence de la dimension de la molécule de gaz sur l’énergie d’activation de la
diffusion dan la silice ; d’après [169].
LE VERRE
Le comportement des verres de silicate de lithium a été interprété par
Shelby [169] à partir des données relatives à la démixtion de ce type de
verre [170]. Son diagramme de phases (Fig. 4.31) fait apparaître trois
régions selon la concentration en Li 2 O :
1. Si le liquide ne contient que quelques pourcents d’oxyde de lithium,
sa microstructure consiste en une phase continue riche en silice et
contenant des goutelettes d’une phase riche en lithium.
2. Si le liquide contient plus de 20 % d’oxyde de lithium, on observe
une phase continue riche en lithium avec des goutelettes d’une
phase riche en silice.
3. Dans le domaine de composition intermédiaire, la morphologie consiste en deux phases continues interconnectées.
Pour la perméabilité aux gaz, la caractéristique importante à considérer est la continuité de la phase la plus riche en silice, car c’est la plus
perméable. Si cette phase est continue, la perméabilité du verre est élevée. Si au contraire, elle se présente sous forme de gouttelettes, la perméabilité du verre ainsi démixé est plus basse que celle du verre homogène de même composition.
Fig. 4.29. Influence de la dimension de la molécule de gaz sur l’énergie d’activation de la
diffusion dan la silice ; d’après [169].
