CHAPITRE 4 – PROPRIÉTÉS THERMIQUES
153
[164] avec un verre de borosilicate à 521 K. On remarque que les équations de Debye ne représentent pas correctement la réalité. Comme dans
le cas de la relaxation des contraintes mécaniques (A5), on observe généralement que la relaxation diélectrique des verres est le mieux décrite par
une somme d’exponentielles et non par une seule.
L’angle de perte varie de 10
–4 pour la silice à 10
–2 pour le verre sodocalcique. Le rôle des alcalins dans la relaxation diélectrique est bien mis en
évidence lorsqu’on fait varier la composition des verres. Dans les verres
binaires de silice ou de bore [164, 165] Δ augmente lorsque s’accroît leur
teneur en alcalins (Fig. 4.24).
2.5.3. Relation entre conductivité et relaxation diélectrique
L’exploitation des mesures d’impédance en fonction de la fréquence permet notamment d’accéder aux pertes diélectriques . Celles-ci peuvent
être divisées en deux parties : les pertes par relaxation
et les pertes
par conduction
. qu’on détermine, à chaque fréquence, à partir de la
mesure de la conductivité σ ω et en appliquant l’équation (4.32). Les pertes par
relaxation sont obtenues par différence entre
et
. La figure 4.25a
montre les résultats concernant un verre sodocalcique à 172 °C [164].
ε ′

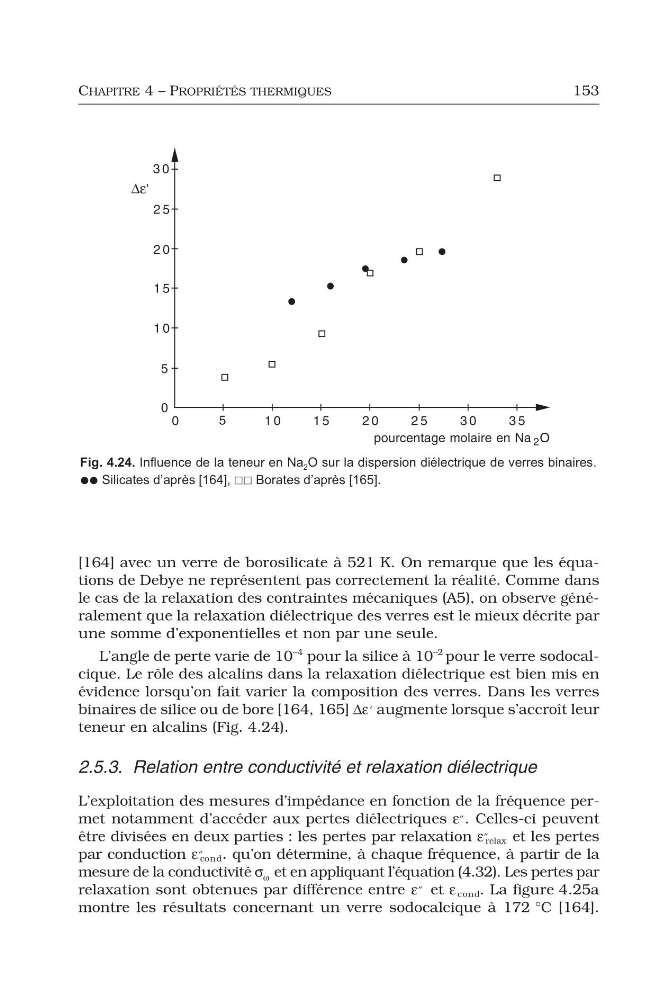

Fig. 4.24. Influence de la teneur en Na 2 O sur la dispersion diélectrique de verres binaires.
zz Silicates d’après [164], Borates d’après [165].
ε″
ε relax
″
ε cond
″
ε ″
ε cond
153
[164] avec un verre de borosilicate à 521 K. On remarque que les équations de Debye ne représentent pas correctement la réalité. Comme dans
le cas de la relaxation des contraintes mécaniques (A5), on observe généralement que la relaxation diélectrique des verres est le mieux décrite par
une somme d’exponentielles et non par une seule.
L’angle de perte varie de 10
–4 pour la silice à 10
–2 pour le verre sodocalcique. Le rôle des alcalins dans la relaxation diélectrique est bien mis en
évidence lorsqu’on fait varier la composition des verres. Dans les verres
binaires de silice ou de bore [164, 165] Δ augmente lorsque s’accroît leur
teneur en alcalins (Fig. 4.24).
2.5.3. Relation entre conductivité et relaxation diélectrique
L’exploitation des mesures d’impédance en fonction de la fréquence permet notamment d’accéder aux pertes diélectriques . Celles-ci peuvent
être divisées en deux parties : les pertes par relaxation
et les pertes
par conduction
. qu’on détermine, à chaque fréquence, à partir de la
mesure de la conductivité σ ω et en appliquant l’équation (4.32). Les pertes par
relaxation sont obtenues par différence entre
et
. La figure 4.25a
montre les résultats concernant un verre sodocalcique à 172 °C [164].
ε ′
Fig. 4.24. Influence de la teneur en Na 2 O sur la dispersion diélectrique de verres binaires.
zz Silicates d’après [164], Borates d’après [165].
ε″
ε relax
″
ε cond
″
ε ″
ε cond
