Complexes macrocycliques. Cryptates
U
/ d
l b )

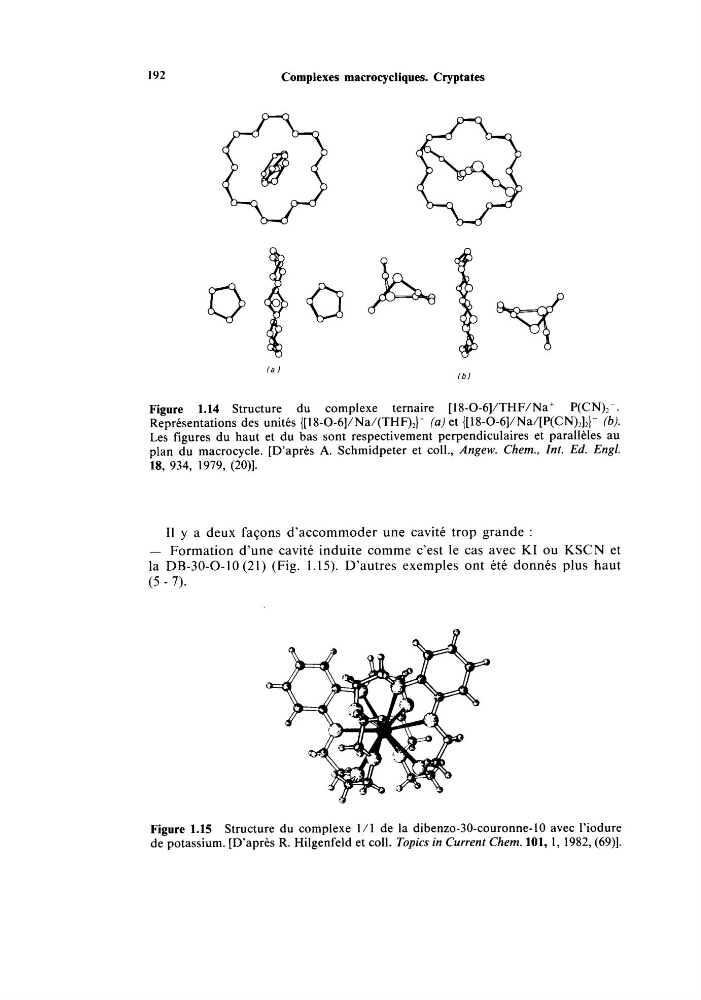

Figure 1.14 Structure du complexe ternaire [ 18-O-6]/THF/Nat P(CN),-.
Représentations des unités {[ 18-0-6]/Na/(THF),)’ (a) et {[18-0-6]/Na/[P(CN),],}- (b).
Les figures du haut et du bas sont respectivement perpendiculaires et parallèles au
plan du macrocycle. [D’après A. Schmidpeter et coll., Angew. Chern., Int. Ed. Engl.
18, 934, 1979, (20)].
I1 y a deux façons d’accommoder une cavité trop grande :
- Formation d’une cavité induite comme c’est le cas avec KI ou KSCN et
la DB-30-0-10 (21) (Fig. 1.15). D’autres exemples ont été donnés plus haut
(5 - 7).
Figure 1.15 Structure du complexe 111 de la dibenzo-30-couronne-10 avec l’iodure
de potassium. [D’après R. Hilgenfeld et coll. Topics in Current Chem. 101, 1, 1982, (69)].
