Exercices de chimie des solides
59

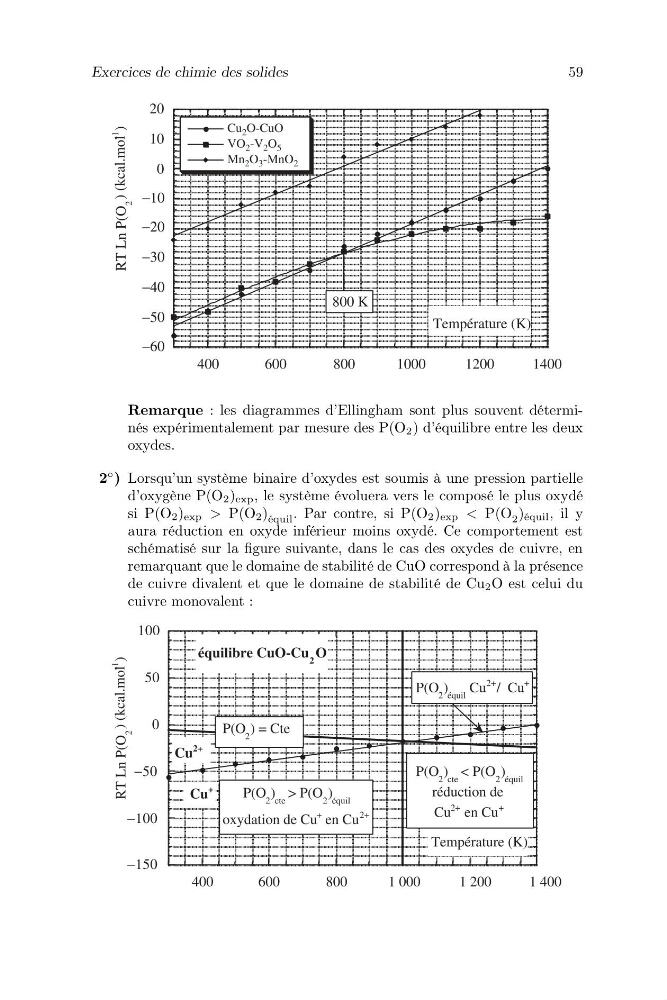

Remarque : les diagrammes d’Ellingham sont plus souvent déterminés expérimentalement par mesure des P(O 2 ) d’équilibre entre les deux
oxydes.
2
◦ ) Lorsqu’un système binaire d’oxydes est soumis à une pression partielle
d’oxygène P(O 2 ) exp , le système évoluera vers le composé le plus oxydé
si P(O 2 ) exp > P(O 2 ) équil . Par contre, si P(O 2 ) exp < P(O 2 ) équil , il y
aura réduction en oxyde inférieur moins oxydé. Ce comportement est
schématisé sur la figure suivante, dans le cas des oxydes de cuivre, en
remarquant que le domaine de stabilité de CuO correspond à la présence
de cuivre divalent et que le domaine de stabilité de Cu 2 O est celui du
cuivre monovalent :
