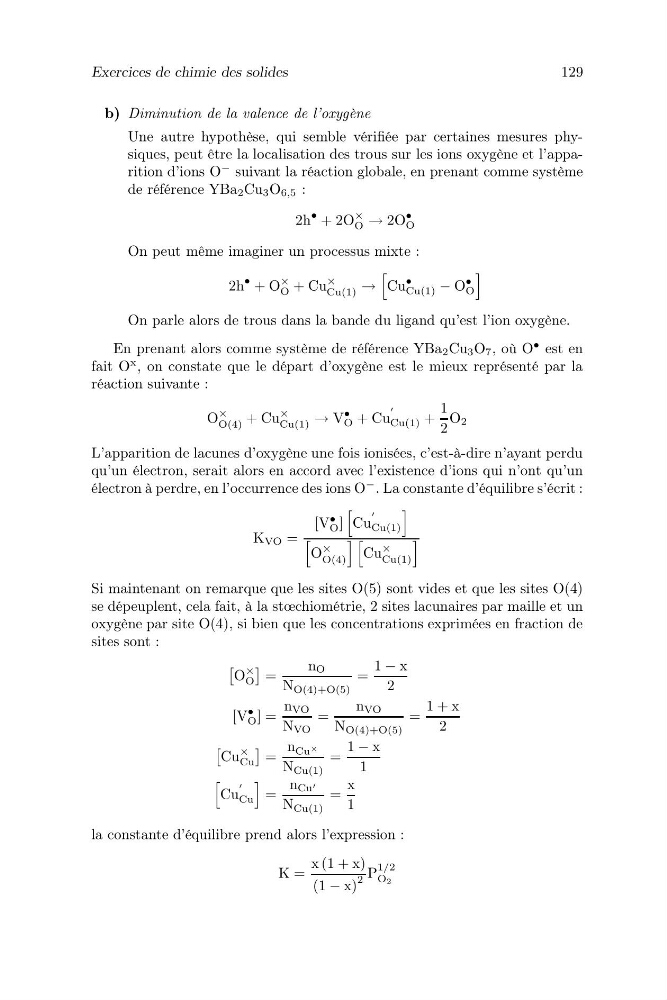

Exercices de chimie des solides
129
b) Diminution de la valence de l’oxygène
Une autre hypothèse, qui semble vérifiée par certaines mesures physiques, peut être la localisation des trous sur les ions oxygène et l’apparition d’ions O
− suivant la réaction globale, en prenant comme système
de référence YBa 2 Cu 3 O 6,5 :
2h
• + 2O
×
O → 2O
•
O
On peut même imaginer un processus mixte :
2h
• + O
×
O + Cu
×
Cu(1) →
Cu
•
Cu(1) − O
•
O
On parle alors de trous dans la bande du ligand qu’est l’ion oxygène.
En prenant alors comme système de référence YBa 2 Cu 3 O 7 , où O
• est en
fait O
x , on constate que le départ d’oxygène est le mieux représenté par la
réaction suivante :
O
×
O(4) + Cu
×
Cu(1) → V
•
O + Cu
Cu(1) +
1
2
O 2
L’apparition de lacunes d’oxygène une fois ionisées, c’est-à-dire n’ayant perdu
qu’un électron, serait alors en accord avec l’existence d’ions qui n’ont qu’un
électron à perdre, en l’occurrence des ions O
− . La constante d’équilibre s’écrit :
K VO =
[V
•
O ]
Cu
Cu(1)
O
×
O(4)
Cu
×
Cu(1)
Si maintenant on remarque que les sites O(5) sont vides et que les sites O(4)
se dépeuplent, cela fait, à la stœchiométrie, 2 sites lacunaires par maille et un
oxygène par site O(4), si bien que les concentrations exprimées en fraction de
sites sont :
O
×
O
=
n O
N O(4)+O(5)
=
1 − x
2
[V
•
O ] =
n VO
N VO
=
n VO
N O(4)+O(5)
=
1 + x
2
Cu
×
Cu
=
n Cu ×
N Cu(1)
=
1 − x
1
Cu
Cu
=
n Cu
N Cu(1)
=
x
1
la constante d’équilibre prend alors l’expression :
K =
x (1 + x)
(1 − x)
2 P
1/2
O2
