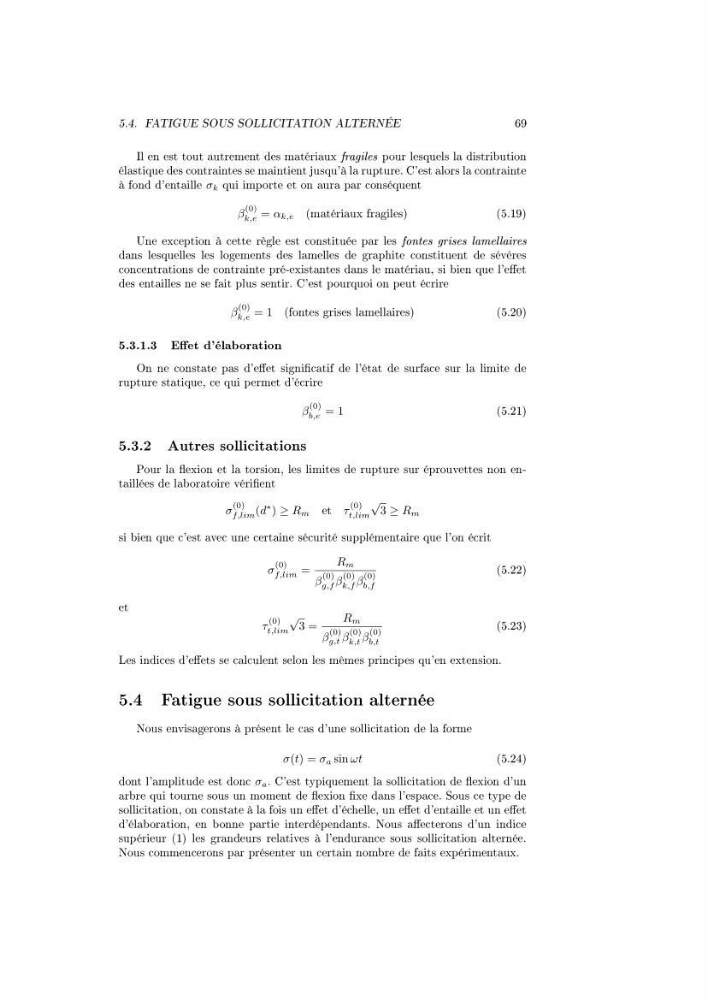

5.4. FATIGUE SOUS SOLLICITATION ALTERNÉE
69
Il en est tout autrement des matériaux fragiles pour lesquels la distribution
élastique des contraintes se maintient jusqu'à la rupture. C'est alors la contrainte
à fond d'entaille σ k qui importe et on aura par conséquent
β
(0)
k,e = α k,e (matériaux fragiles)
(5.19)
Une exception à cette règle est constituée par les fontes grises lamellaires
dans lesquelles les logements des lamelles de graphite constituent de sévères
concentrations de contrainte pré-existantes dans le matériau, si bien que l'eet
des entailles ne se fait plus sentir. C'est pourquoi on peut écrire
β
(0)
k,e = 1 (fontes grises lamellaires)
(5.20)
5.3.1.3 Eet d'élaboration
On ne constate pas d'eet signicatif de l'état de surface sur la limite de
rupture statique, ce qui permet d'écrire
β
(0)
b,e = 1
(5.21)
5.3.2 Autres sollicitations
Pour la exion et la torsion, les limites de rupture sur éprouvettes non entaillées de laboratoire vérient
σ
(0)
f,lim (d
∗ ) ≥ R m et τ
(0)
t,lim
√
3 ≥ R m
si bien que c'est avec une certaine sécurité supplémentaire que l'on écrit
σ
(0)
f,lim =
R m
β
(0)
g,f β
(0)
k,f β
(0)
b,f
(5.22)
et
τ
(0)
t,lim
√
3 =
R m
β
(0)
g,t β
(0)
k,t β
(0)
b,t
(5.23)
Les indices d'eets se calculent selon les mêmes principes qu'en extension.
5.4 Fatigue sous sollicitation alternée
Nous envisagerons à présent le cas d'une sollicitation de la forme
σ(t) = σ a sin ωt
(5.24)
dont l'amplitude est donc σ a . C'est typiquement la sollicitation de exion d'un
arbre qui tourne sous un moment de exion xe dans l'espace. Sous ce type de
sollicitation, on constate à la fois un eet d'échelle, un eet d'entaille et un eet
d'élaboration, en bonne partie interdépendants. Nous aecterons d'un indice
supérieur (1) les grandeurs relatives à l'endurance sous sollicitation alternée.
Nous commencerons par présenter un certain nombre de faits expérimentaux.
69
Il en est tout autrement des matériaux fragiles pour lesquels la distribution
élastique des contraintes se maintient jusqu'à la rupture. C'est alors la contrainte
à fond d'entaille σ k qui importe et on aura par conséquent
β
(0)
k,e = α k,e (matériaux fragiles)
(5.19)
Une exception à cette règle est constituée par les fontes grises lamellaires
dans lesquelles les logements des lamelles de graphite constituent de sévères
concentrations de contrainte pré-existantes dans le matériau, si bien que l'eet
des entailles ne se fait plus sentir. C'est pourquoi on peut écrire
β
(0)
k,e = 1 (fontes grises lamellaires)
(5.20)
5.3.1.3 Eet d'élaboration
On ne constate pas d'eet signicatif de l'état de surface sur la limite de
rupture statique, ce qui permet d'écrire
β
(0)
b,e = 1
(5.21)
5.3.2 Autres sollicitations
Pour la exion et la torsion, les limites de rupture sur éprouvettes non entaillées de laboratoire vérient
σ
(0)
f,lim (d
∗ ) ≥ R m et τ
(0)
t,lim
√
3 ≥ R m
si bien que c'est avec une certaine sécurité supplémentaire que l'on écrit
σ
(0)
f,lim =
R m
β
(0)
g,f β
(0)
k,f β
(0)
b,f
(5.22)
et
τ
(0)
t,lim
√
3 =
R m
β
(0)
g,t β
(0)
k,t β
(0)
b,t
(5.23)
Les indices d'eets se calculent selon les mêmes principes qu'en extension.
5.4 Fatigue sous sollicitation alternée
Nous envisagerons à présent le cas d'une sollicitation de la forme
σ(t) = σ a sin ωt
(5.24)
dont l'amplitude est donc σ a . C'est typiquement la sollicitation de exion d'un
arbre qui tourne sous un moment de exion xe dans l'espace. Sous ce type de
sollicitation, on constate à la fois un eet d'échelle, un eet d'entaille et un eet
d'élaboration, en bonne partie interdépendants. Nous aecterons d'un indice
supérieur (1) les grandeurs relatives à l'endurance sous sollicitation alternée.
Nous commencerons par présenter un certain nombre de faits expérimentaux.
