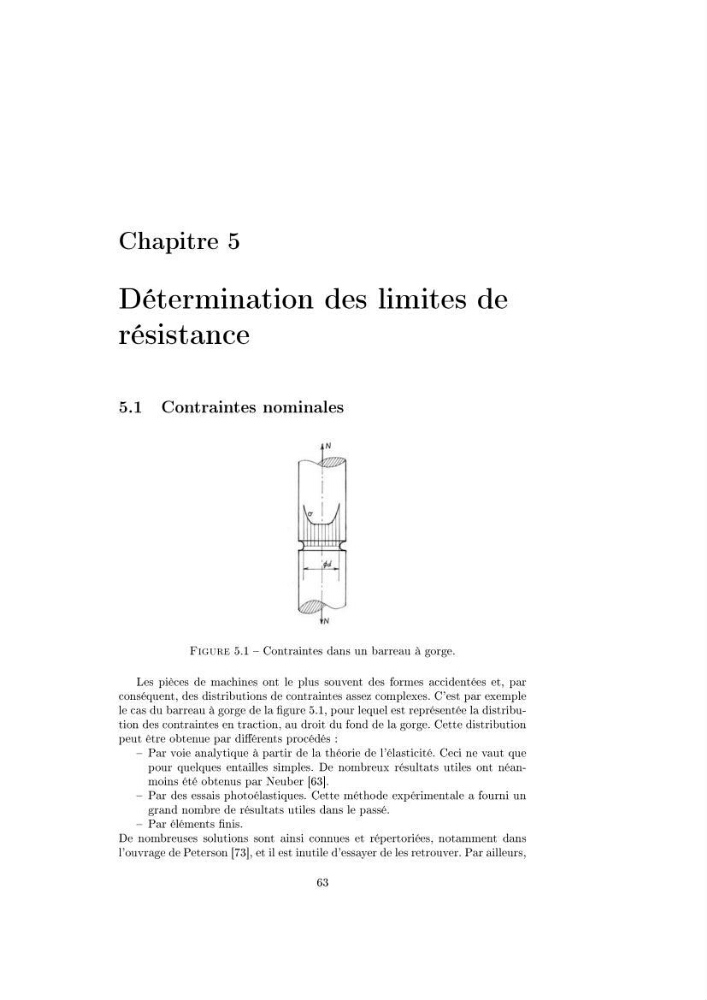

Chapitre 5
Détermination des limites de
résistance
5.1 Contraintes nominales
Figure 5.1 Contraintes dans un barreau à gorge.
Les pièces de machines ont le plus souvent des formes accidentées et, par
conséquent, des distributions de contraintes assez complexes. C'est par exemple
le cas du barreau à gorge de la gure 5.1, pour lequel est représentée la distribution des contraintes en traction, au droit du fond de la gorge. Cette distribution
peut être obtenue par diérents procédés :
Par voie analytique à partir de la théorie de l'élasticité. Ceci ne vaut que
pour quelques entailles simples. De nombreux résultats utiles ont néanmoins été obtenus par Neuber [63].
Par des essais photoélastiques. Cette méthode expérimentale a fourni un
grand nombre de résultats utiles dans le passé.
Par éléments nis.
De nombreuses solutions sont ainsi connues et répertoriées, notamment dans
l'ouvrage de Peterson [73], et il est inutile d'essayer de les retrouver. Par ailleurs,
63
