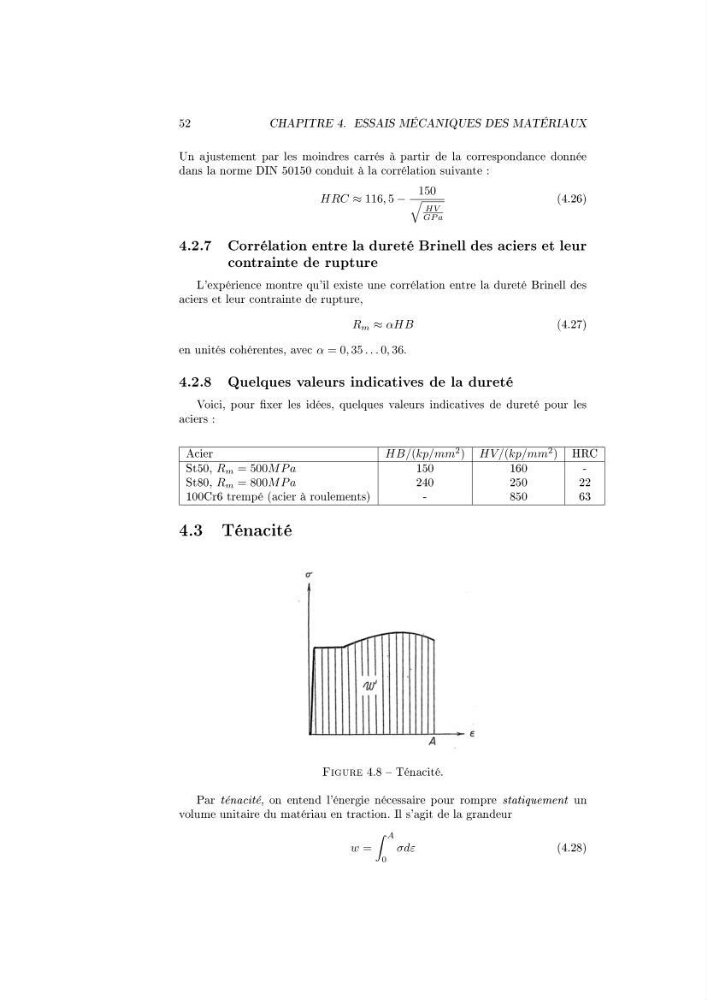

52
CHAPITRE 4. ESSAIS MÉCANIQUES DES MATÉRIAUX
Un ajustement par les moindres carrés à partir de la correspondance donnée
dans la norme DIN 50150 conduit à la corrélation suivante :
HRC ≈ 116, 5 −
150
HV
GP a
(4.26)
4.2.7 Corrélation entre la dureté Brinell des aciers et leur
contrainte de rupture
L'expérience montre qu'il existe une corrélation entre la dureté Brinell des
aciers et leur contrainte de rupture,
R m ≈ αHB
(4.27)
en unités cohérentes, avec α = 0, 35 . . . 0, 36.
4.2.8 Quelques valeurs indicatives de la dureté
Voici, pour xer les idées, quelques valeurs indicatives de dureté pour les
aciers :
Acier
HB/(kp/mm
2 ) HV /(kp/mm
2 ) HRC
St50, R m = 500M P a
150
160
-
St80, R m = 800M P a
240
250
22
100Cr6 trempé (acier à roulements)
-
850
63
4.3 Ténacité
Figure 4.8 Ténacité.
Par ténacité, on entend l'énergie nécessaire pour rompre statiquement un
volume unitaire du matériau en traction. Il s'agit de la grandeur
w =
A
0
σdε
(4.28)
