178
CHAPITRE 10. ASSEMBLAGES ARBRE-MOYEU
n IT n IT n−1 IT n + IT n−1
?
8
*
*
*
NON
7
*
*
*
OK
6
*
*
*
OK
Il faut choisir la plus grande valeur de n qui convient. En cas d'échec, il faut
augmenter le diamètre de la portée ou la longueur de l'assemblage, sans pour
autant dépasser /d = 2. On cherche alors des ajustements tels que
δ M ≤ δ max et δ m ≥ δ min
le plus souvent dans le système de l'alésage normal.
10.4.2.8 Montage à la presse

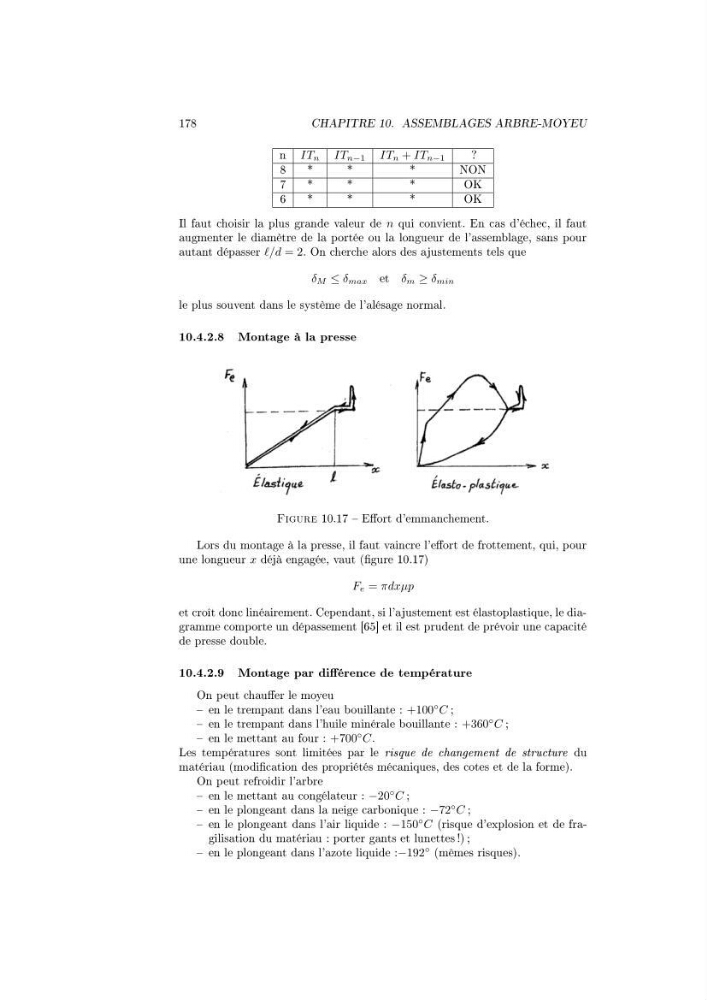

Figure 10.17 Eort d'emmanchement.
Lors du montage à la presse, il faut vaincre l'eort de frottement, qui, pour
une longueur x déjà engagée, vaut (gure 10.17)
F e = πdxµp
et croît donc linéairement. Cependant, si l'ajustement est élastoplastique, le diagramme comporte un dépassement [65] et il est prudent de prévoir une capacité
de presse double.
10.4.2.9 Montage par diérence de température
On peut chauer le moyeu
en le trempant dans l'eau bouillante : +100
◦ C ;
en le trempant dans l'huile minérale bouillante : +360
◦ C ;
en le mettant au four : +700
◦ C.
Les températures sont limitées par le risque de changement de structure du
matériau (modication des propriétés mécaniques, des cotes et de la forme).
On peut refroidir l'arbre
en le mettant au congélateur : −20
◦ C ;
en le plongeant dans la neige carbonique : −72
◦ C ;
en le plongeant dans l'air liquide : −150
◦ C (risque d'explosion et de fragilisation du matériau : porter gants et lunettes !) ;
en le plongeant dans l'azote liquide :−192
◦
(mêmes risques).
