164
CHAPITRE 10. ASSEMBLAGES ARBRE-MOYEU

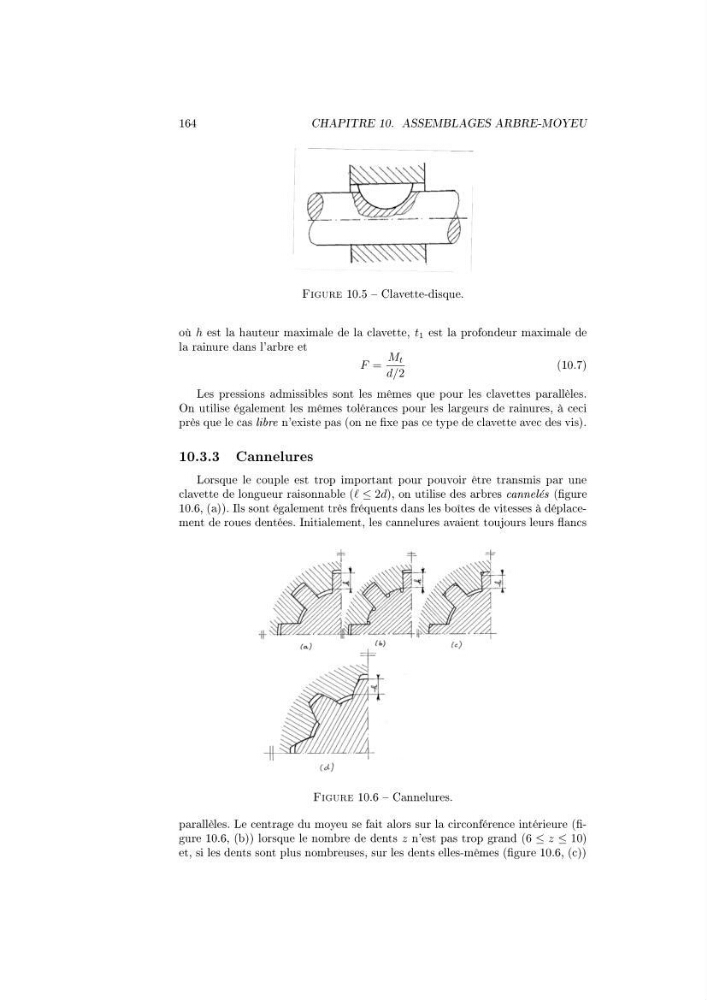

Figure 10.5 Clavette-disque.
où h est la hauteur maximale de la clavette, t 1 est la profondeur maximale de
la rainure dans l'arbre et
F =
M t
d/2
(10.7)
Les pressions admissibles sont les mêmes que pour les clavettes parallèles.
On utilise également les mêmes tolérances pour les largeurs de rainures, à ceci
près que le cas libre n'existe pas (on ne xe pas ce type de clavette avec des vis).
10.3.3 Cannelures
Lorsque le couple est trop important pour pouvoir être transmis par une
clavette de longueur raisonnable ( ≤ 2d), on utilise des arbres cannelés (gure
10.6, (a)). Ils sont également très fréquents dans les boîtes de vitesses à déplacement de roues dentées. Initialement, les cannelures avaient toujours leurs ancs
Figure 10.6 Cannelures.
parallèles. Le centrage du moyeu se fait alors sur la circonférence intérieure (gure 10.6, (b)) lorsque le nombre de dents z n'est pas trop grand (6 ≤ z ≤ 10)
et, si les dents sont plus nombreuses, sur les dents elles-mêmes (gure 10.6, (c))
