9.2. FILETAGES
131
menés au huitième et au quart de sa hauteur, respectivement à partir du sommet
et de la base. On a donc
H =
p
2
tg 30
◦
et les autres dimensions en découlent, suivant la gure 9.5. La hauteur portante
vaut
5
8 H. C'est le letage le plus courant pour les assemblages.
9.2.3 Filetage trapézoïdal et letage carré

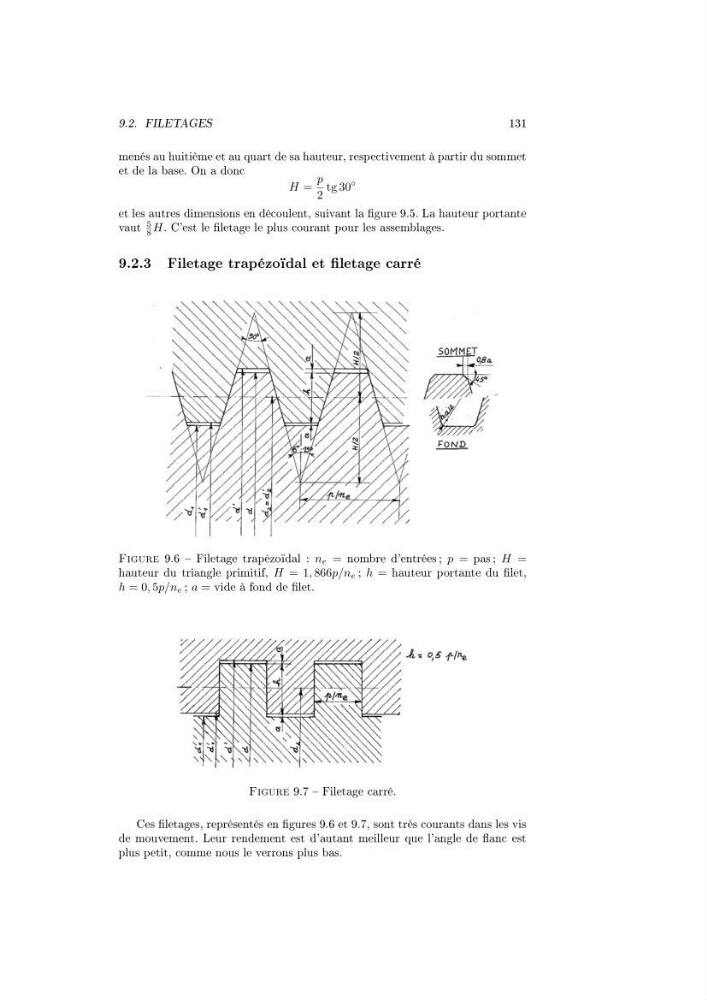

Figure 9.6 Filetage trapézoïdal : n e = nombre d'entrées ; p = pas ; H =
hauteur du triangle primitif, H = 1, 866p/n e ; h = hauteur portante du let,
h = 0, 5p/n e ; a = vide à fond de let.
Figure 9.7 Filetage carré.
Ces letages, représentés en gures 9.6 et 9.7, sont très courants dans les vis
de mouvement. Leur rendement est d'autant meilleur que l'angle de anc est
plus petit, comme nous le verrons plus bas.
