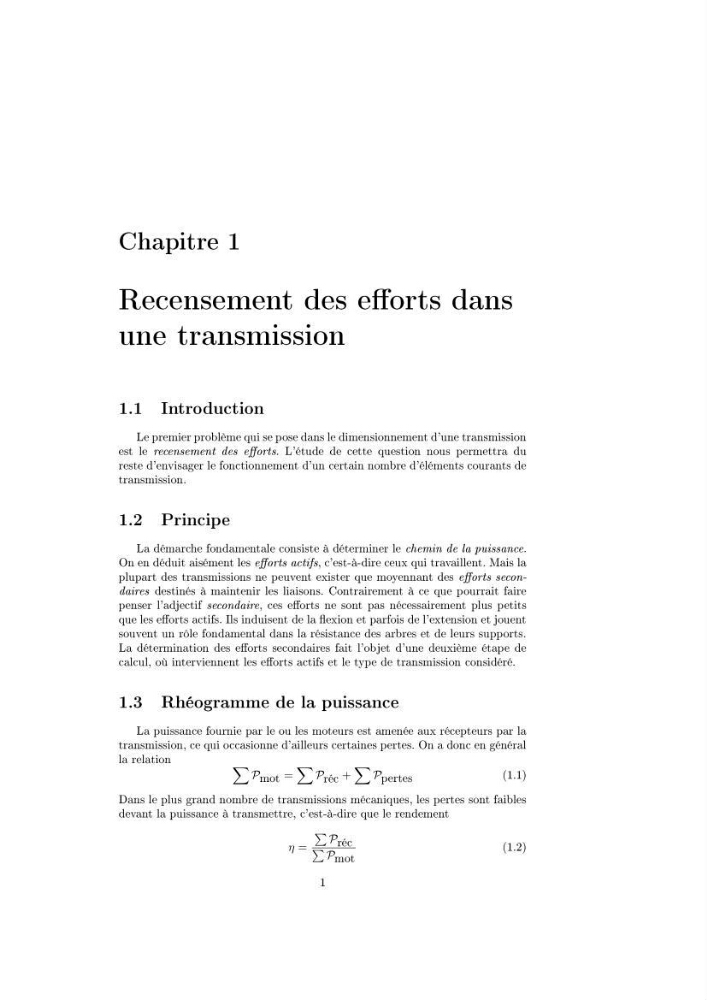

Chapitre 1
Recensement des eorts dans
une transmission
1.1 Introduction
Le premier problème qui se pose dans le dimensionnement d'une transmission
est le recensement des eorts. L'étude de cette question nous permettra du
reste d'envisager le fonctionnement d'un certain nombre d'éléments courants de
transmission.
1.2 Principe
La démarche fondamentale consiste à déterminer le chemin de la puissance.
On en déduit aisément les eorts actifs, c'est-à-dire ceux qui travaillent. Mais la
plupart des transmissions ne peuvent exister que moyennant des eorts secondaires destinés à maintenir les liaisons. Contrairement à ce que pourrait faire
penser l'adjectif secondaire, ces eorts ne sont pas nécessairement plus petits
que les eorts actifs. Ils induisent de la exion et parfois de l'extension et jouent
souvent un rôle fondamental dans la résistance des arbres et de leurs supports.
La détermination des eorts secondaires fait l'objet d'une deuxième étape de
calcul, où interviennent les eorts actifs et le type de transmission considéré.
1.3 Rhéogramme de la puissance
La puissance fournie par le ou les moteurs est amenée aux récepteurs par la
transmission, ce qui occasionne d'ailleurs certaines pertes. On a donc en général
la relation
P mot =
P réc +
P pertes
(1.1)
Dans le plus grand nombre de transmissions mécaniques, les pertes sont faibles
devant la puissance à transmettre, c'est-à-dire que le rendement
η =
P réc
P mot
(1.2)
1
