où η tg et η tv sont les rendements respectivement de la turbine à gaz et de
la turbine à vapeur. Si η tg = 0,3, η tv = 0,33 et ε = 0,87, on obtient η = 0,50.
Le cycle combiné est actuellement le cycle qui permet d’obtenir les plus
hauts rendements. C’est ainsi que des rendements supérieurs à 0,5 (de
l’ordre de 0,52) sont obtenus et que pour les futures générations de
cycles combinés les objectifs visent des rendements approchant 0,6.
5.5 Les cycles inverses
à compression mécanique de vapeur
5.5.1 Le cycle frigorifique à compression mécanique
de vapeur
Comme pour le cycle moteur, un cycle de Carnot de réfrigération ne
peut pas être réalisé à partir d’un mélange diphasique car il serait techniquement impossible de réaliser la compression isentropique d’un
mélange diphasique. La réfrigération par l’intermédiaire d’un cycle à
compression mécanique de vapeur est un cycle qui se rapproche d’un
cycle de Carnot.
Un réfrigérateur à compression mécanique de vapeur comporte quatre
composants (Figure 5.30) : un évaporateur, où le froid est produit, un
compresseur, un condenseur et un détendeur.

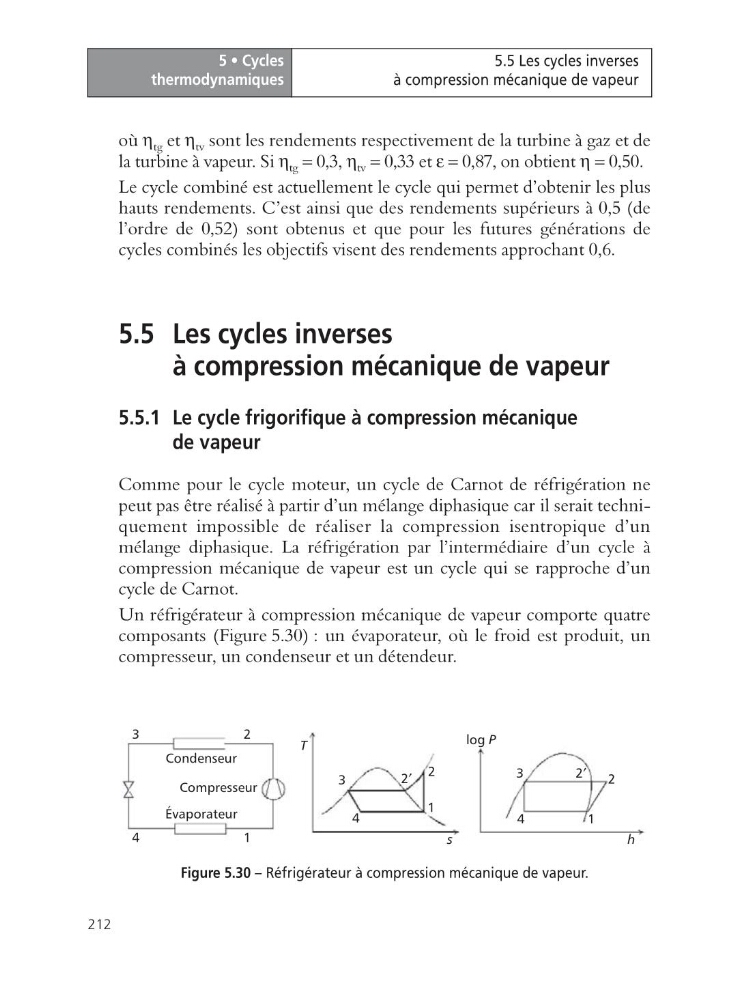

Figure 5.30 – Réfrigérateur à compression mécanique de vapeur.
2
3
3
4
1
4
2
2′
2
2′
1
T
3
1
Évaporateur
Condenseur
Compresseur
4
log P
s
h
