5 • Cycles
thermodynamiques
211
5.4 Le cycle combiné
© Dunod – La photocopie non autorisée est un délit.
Notant ε l’efficacité du récupérateur de chaleur, tous calculs faits, le rendement du cycle combiné est égal à :
[5.36]
Cycle vapeur
Fumées
Chaudière
de récupération
Gaz chauds
Air
ambiant
CC
Combustible
Turbine
à vapeur
Condenseur
Compresseur
Turbine
Alternateur
Alternateur

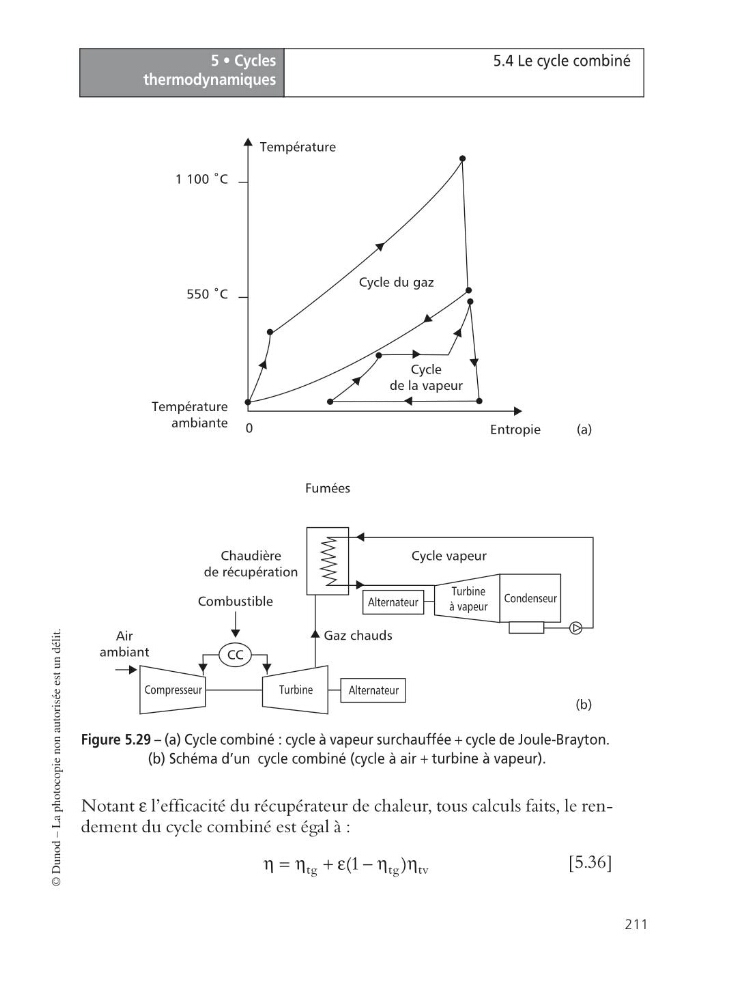

Figure 5.29 – (a) Cycle combiné : cycle à vapeur surchauffée + cycle de Joule-Brayton.
(b) Schéma d’un cycle combiné (cycle à air + turbine à vapeur).
Température
Cycle du gaz
Cycle
de la vapeur
0
1 100 ˚C
550 ˚C
Température
ambiante
Entropie
(a)
(b)
tg
tg
tv
(1
)
h = h + e - h h
