3 • Propriétés
des corps purs
129
3.7 Compression
et détentes adiabatiques
© Dunod – La photocopie non autorisée est un délit.

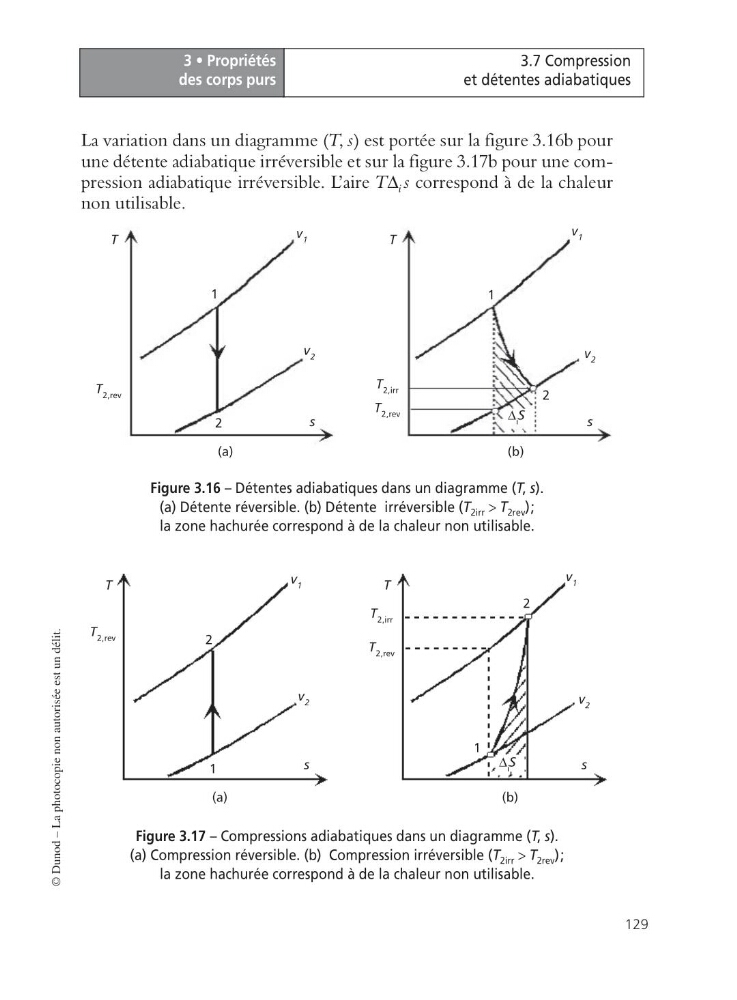

La variation dans un diagramme (T, s) est portée sur la figure 3.16b pour
une détente adiabatique irréversible et sur la figure 3.17b pour une compression adiabatique irréversible. L’aire T∆ i s correspond à de la chaleur
non utilisable.
Figure 3.16 – Détentes adiabatiques dans un diagramme (T, s).
(a) Détente réversible. (b) Détente irréversible (T 2irr > T 2rev );
la zone hachurée correspond à de la chaleur non utilisable.
v 1
v 2
v 1
v 2
1
2
s
s
2
∆ i S
1
T
T
T 2,rev
T 2,rev
T 2,irr
(a)
(b)
Figure 3.17 – Compressions adiabatiques dans un diagramme (T, s).
(a) Compression réversible. (b) Compression irréversible (T 2irr > T 2rev );
la zone hachurée correspond à de la chaleur non utilisable.
v 1
v 2
v 1
v 2
2
1
s
s
1
∆ i S
2
T
T
T 2,rev
T 2,rev
T 2,irr
(a)
(b)
