3 • Propriétés
des corps purs
91
3.3 Les gaz à un constituant
© Dunod – La photocopie non autorisée est un délit.
(donc isentropique), l’état 4 à une évolution isotherme. Ensuite, nous
considérerons les deux évolutions à pression constante, l’une vers un
plus grand volume, point 5, et l’autre vers un plus petit volume, point 6.
Enfin, nous considérerons les trois évolutions vers une pression plus
élevée : l’état 7 correspond à une évolution à volume constant, l’état 8 à
une évolution adiabatique réversible (donc isentropique), l’état 9 à une
évolution isotherme.

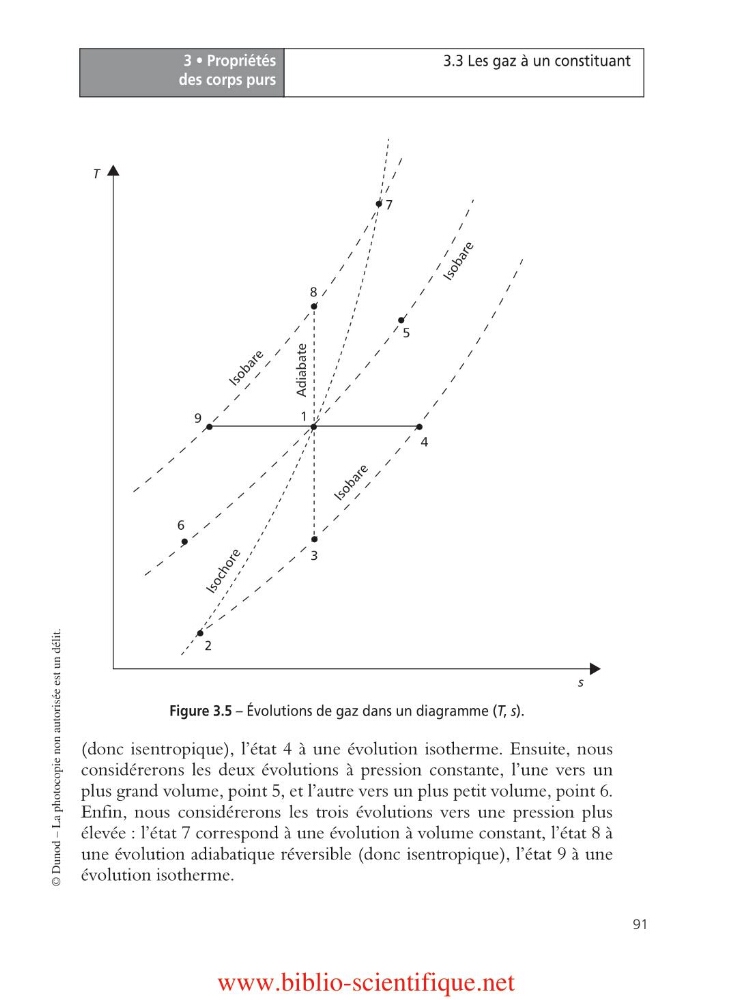

Figure 3.5 – Évolutions de gaz dans un diagramme (T, s).
T
s
2
3
6
9
1
4
5
8
7
I s o b a r e
I s o b a r e
I s o b a r e
I s o c h o r e
Adiabate
