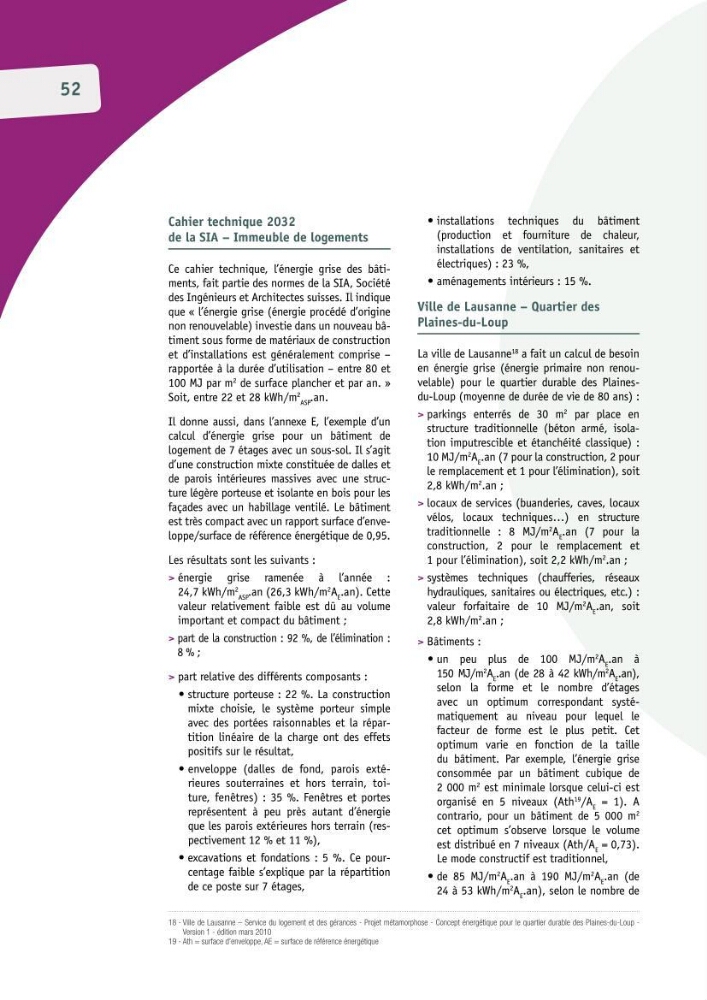

Cahier technique 2032
de la SIA – Immeuble de logements
Ce cahier technique, l’énergie grise des bâtiments, fait partie des normes de la SIA, Société
des Ingénieurs et Architectes suisses. Il indique
que « l’énergie grise (énergie procédé d’origine
non renouvelable) investie dans un nouveau bâtiment sous forme de matériaux de construction
et d’installations est généralement comprise –
rapportée à la durée d’utilisation – entre 80 et
100 MJ par m
2
de surface plancher et par an. »
Soit, entre 22 et 28 kWh/m
2
ASP
.an.
Il donne aussi, dans l’annexe E, l’exemple d’un
calcul d’énergie grise pour un bâtiment de
logement de 7 étages avec un sous-sol. Il s’agit
d’une construction mixte constituée de dalles et
de parois intérieures massives avec une structure légère porteuse et isolante en bois pour les
façades avec un habillage ventilé. Le bâtiment
est très compact avec un rapport surface d’enveloppe/surface de référence énergétique de 0,95.
Les résultats sont les suivants :
> énergie grise ramenée à l’année :
24,7 kWh/m
2
ASP
.an (26,3 kWh/m
2
A E .an). Cette
valeur relativement faible est dû au volume
important et compact du bâtiment ;
> part de la construction : 92 %, de l’élimination :
8 % ;
> part relative des différents composants :
• structure porteuse : 22 %. La construction
mixte choisie, le système porteur simple
avec des portées raisonnables et la répartition linéaire de la charge ont des effets
positifs sur le résultat,
• enveloppe (dalles de fond, parois extérieures souterraines et hors terrain, toiture, fenêtres) : 35 %. Fenêtres et portes
représentent à peu près autant d’énergie
que les parois extérieures hors terrain (respectivement 12 % et 11 %),
• excavations et fondations : 5 %. Ce pourcentage faible s’explique par la répartition
de ce poste sur 7 étages,
• installations techniques du bâtiment
(production et fourniture de chaleur,
installations de ventilation, sanitaires et
électriques) : 23 %,
• aménagements intérieurs : 15 %.
Ville de Lausanne – Quartier des
Plaines-du-Loup
La ville de Lausanne
18
a fait un calcul de besoin
en énergie grise (énergie primaire non renouvelable) pour le quartier durable des Plainesdu-Loup (moyenne de durée de vie de 80 ans) :
> parkings enterrés de 30 m
2
par place en
structure traditionnelle (béton armé, isolation imputrescible et étanchéité classique) :
10 MJ/m
2
A E .an (7 pour la construction, 2 pour
le remplacement et 1 pour l’élimination), soit
2,8 kWh/m
2
.an ;
> locaux de services (buanderies, caves, locaux
vélos, locaux techniques…) en structure
traditionnelle : 8 MJ/m
2
A E .an (7 pour la
construction, 2 pour le remplacement et
1 pour l’élimination), soit 2,2 kWh/m
2
.an ;
> systèmes techniques (chaufferies, réseaux
hydrauliques, sanitaires ou électriques, etc.) :
valeur forfaitaire de 10 MJ/m
2
A E .an, soit
2,8 kWh/m
2
.an ;
> Bâtiments :
• un peu plus de 100 MJ/m
2
A E .an à
150 MJ/m
2
A E .an (de 28 à 42 kWh/m
2
A E .an),
selon la forme et le nombre d’étages
avec un optimum correspondant systématiquement au niveau pour lequel le
facteur de forme est le plus petit. Cet
optimum varie en fonction de la taille
du bâtiment. Par exemple, l’énergie grise
consommée par un bâtiment cubique de
2 000 m
2
est minimale lorsque celui-ci est
organisé en 5 niveaux (Ath
19
/A E = 1). A
contrario, pour un bâtiment de 5 000 m
2
cet optimum s’observe lorsque le volume
est distribué en 7 niveaux (Ath/A E = 0,73).
Le mode constructif est traditionnel,
• de 85 MJ/m
2
A E .an à 190 MJ/m
2
A E .an (de
24 à 53 kWh/m
2
A E .an), selon le nombre de
18 - Ville de Lausanne – Service du logement et des gérances - Projet métamorphose - Concept énergétique pour le quartier durable des Plaines-du-Loup -
Version 1 - édition mars 2010
19 - Ath = surface d’enveloppe, AE = surface de référence énergétique
