– le siège social est câblé en Ethernet avec Windows for workgroup comme
gestionnaire de réseau local et une passerelle SNA Server de Microsoft vers
le réseau SNA d’IBM de l’informatique centrale ;
– le centre informatique utilise des ordinateurs IBM, le réseau est SNA d’IBM ;
le réseau local est câblé en Token Ring.
Dans le cadre du projet ERP, l’ensemble des sites devra activer le protocole
TCP/IP.
La CNS détaille les standards par type de site.
Il est important que la CNS positionne les différents standards de LAN des
types de sites existants, par rapport au modèle standard OSI.

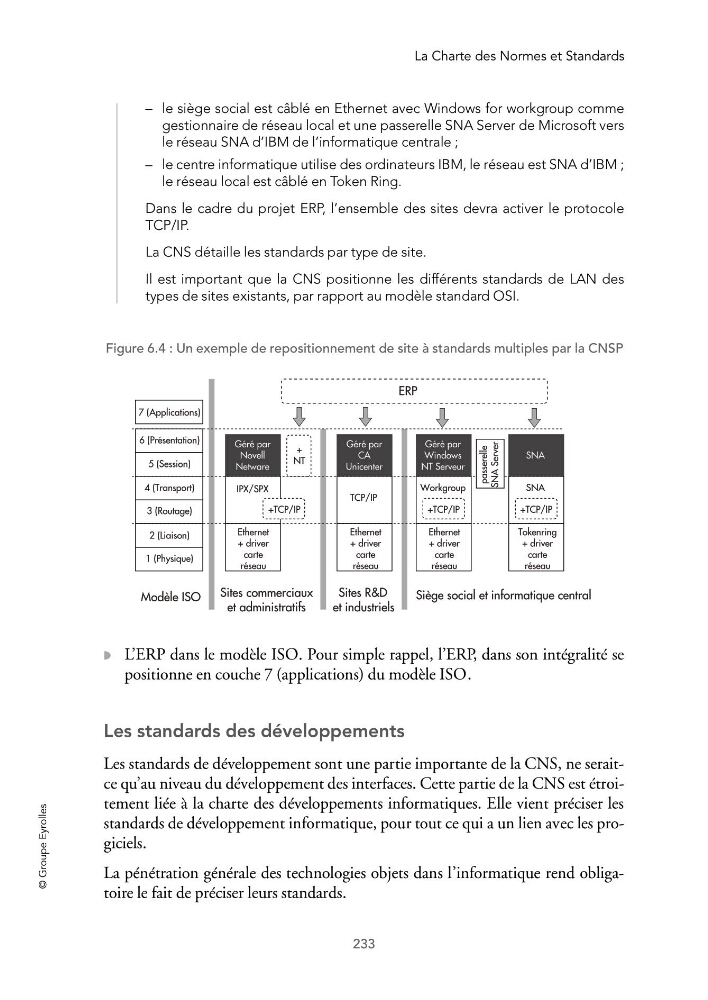

Figure 6.4 : Un exemple de repositionnement de site à standards multiples par la CNSP
◗ L’ERP dans le modèle ISO. Pour simple rappel, l’ERP, dans son intégralité se
positionne en couche 7 (applications) du modèle ISO.
Les standards des développements
Les standards de développement sont une partie importante de la CNS, ne seraitce qu’au niveau du développement des interfaces. Cette partie de la CNS est étroitement liée à la charte des développements informatiques. Elle vient préciser les
standards de développement informatique, pour tout ce qui a un lien avec les progiciels.
La pénétration générale des technologies objets dans l’informatique rend obligatoire le fait de préciser leurs standards.
7 (Applications)
6 (Présentation)
5 (Session)
4 (Transport)
3 (Routage)
2 (Liaison)
1 (Physique)
Géré par
Novell
Netware
Géré par
CA
Unicenter
Géré par
Windows
NT Serveur
SNA
IPX/SPX
+TCP/IP
TCP/IP
+TCP/IP
+TCP/IP
SNA
Workgroup
Ethernet
+ driver
carte
réseau
Ethernet
+ driver
carte
réseau
Ethernet
+ driver
carte
réseau
Tokenring
+ driver
carte
réseau
+
NT
ERP
Modèle ISO
Sites commerciaux
et administratifs
Sites R&D
et industriels
Siège social et informatique central
passerelle
SNA Server
