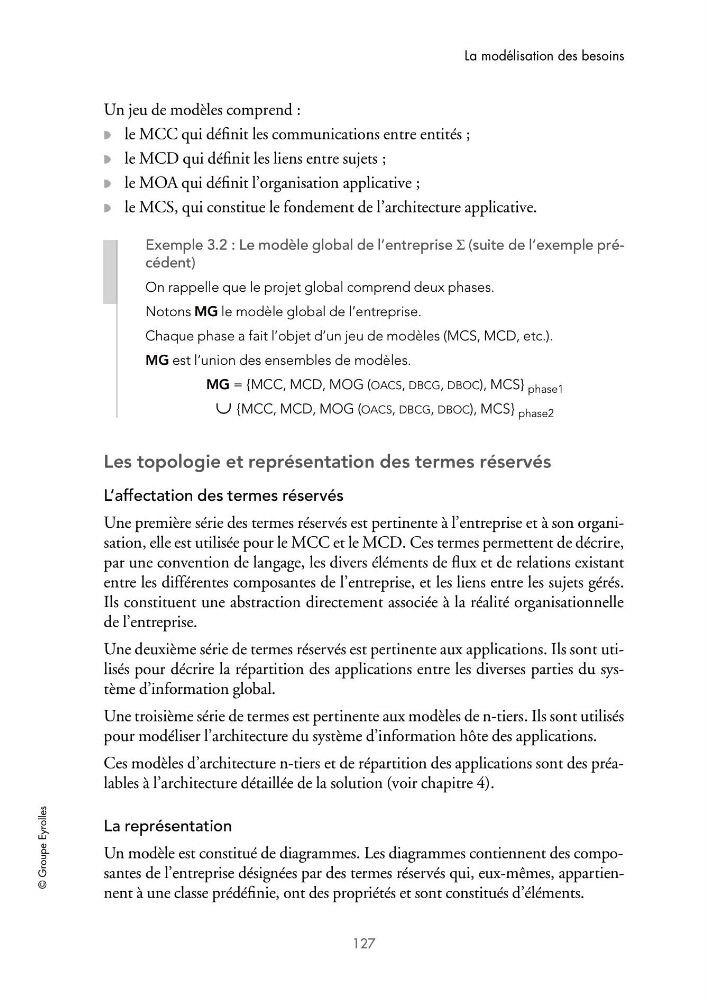

La modélisation des besoins
127
© Groupe Eyrolles
Un jeu de modèles comprend :
◗ le MCC qui définit les communications entre entités ;
◗ le MCD qui définit les liens entre sujets ;
◗ le MOA qui définit l’organisation applicative ;
◗ le MCS, qui constitue le fondement de l’architecture applicative.
Exemple 3.2 : Le modèle global de l’entreprise Σ (suite de l’exemple précédent)
On rappelle que le projet global comprend deux phases.
Notons MG le modèle global de l’entreprise.
Chaque phase a fait l’objet d’un jeu de modèles (MCS, MCD, etc.).
MG est l’union des ensembles de modèles.
MG = {MCC, MCD, MOG (OACS, DBCG, DBOC), MCS} phase1
∪ {MCC, MCD, MOG (OACS, DBCG, DBOC), MCS} phase2
Les topologie et représentation des termes réservés
L’affectation des termes réservés
Une première série des termes réservés est pertinente à l’entreprise et à son organisation, elle est utilisée pour le MCC et le MCD. Ces termes permettent de décrire,
par une convention de langage, les divers éléments de flux et de relations existant
entre les différentes composantes de l’entreprise, et les liens entre les sujets gérés.
Ils constituent une abstraction directement associée à la réalité organisationnelle
de l’entreprise.
Une deuxième série de termes réservés est pertinente aux applications. Ils sont utilisés pour décrire la répartition des applications entre les diverses parties du système d’information global.
Une troisième série de termes est pertinente aux modèles de n-tiers. Ils sont utilisés
pour modéliser l’architecture du système d’information hôte des applications.
Ces modèles d’architecture n-tiers et de répartition des applications sont des préalables à l’architecture détaillée de la solution (voir chapitre 4).
La représentation
Un modèle est constitué de diagrammes. Les diagrammes contiennent des composantes de l’entreprise désignées par des termes réservés qui, eux-mêmes, appartiennent à une classe prédéfinie, ont des propriétés et sont constitués d’éléments.
