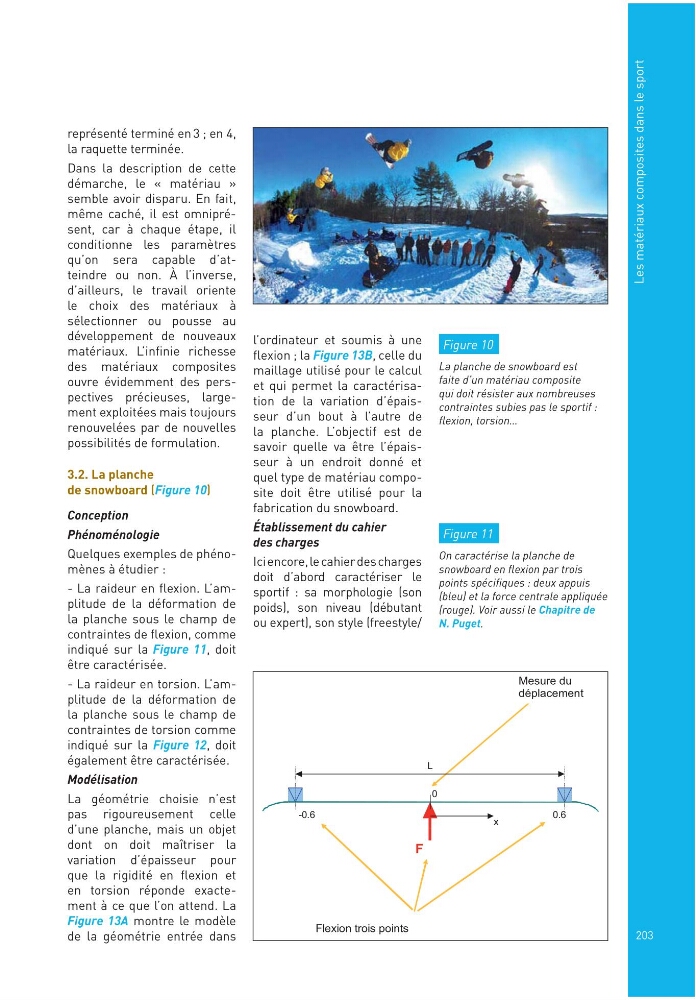

203
Les matériaux composites dans le sport
représenté terminé en 3 ; en 4,
la raquette terminée.
Dans la description de cette
démarche, le « matériau »
semble avoir disparu. En fait,
même caché, il est omniprésent, car à chaque étape, il
conditionne les paramètres
qu’on sera capable d’atteindre ou non. À l’inverse,
d’ailleurs, le travail oriente
le choix des matériaux à
sélectionner ou pousse au
développement de nouveaux
matériaux. L’infi nie richesse
des matériaux composites
ouvre évidemment des perspectives précieuses, largement exploitées mais toujours
renouvelées par de nouvelles
possibilités de formulation.
3.2. La planche
de snowboard (Figure 10)
Conception
Phénoménologie
Quelques exemples de phénomènes à étudier :
- La raideur en fl exion. L’amplitude de la déformation de
la planche sous le champ de
contraintes de fl exion, comme
indiqué sur la Figure 11, doit
être caractérisée.
- La raideur en torsion. L’amplitude de la déformation de
la planche sous le champ de
contraintes de torsion comme
indiqué sur la Figure 12, doit
également être caractérisée.
Modélisation
La géométrie choisie n’est
pas rigoureusement celle
d’une planche, mais un objet
dont on doit maîtriser la
variation d’épaisseur pour
que la rigidité en fl exion et
en torsion réponde exactement à ce que l’on attend. La
Figure 13A montre le modèle
de la géométrie entrée dans
Figure 10
La planche de snowboard est
faite d’un matériau composite
qui doit résister aux nombreuses
contraintes subies pas le sportif :
fl exion, torsion…
Figure 11
On caractérise la planche de
snowboard en fl exion par trois
points spécifi ques : deux appuis
(bleu) et la force centrale appliquée
(rouge). Voir aussi le Chapitre de
N. Puget.
l’ordinateur et soumis à une
fl exion ; la Figure 13B, celle du
maillage utilisé pour le calcul
et qui permet la caractérisation de la variation d’épaisseur d’un bout à l’autre de
la planche. L’objectif est de
savoir quelle va être l’épaisseur à un endroit donné et
quel type de matériau composite doit être utilisé pour la
fabrication du snowboard.
Établissement du cahier
des charges
Ici encore, le cahier des charges
doit d’abord caractériser le
sportif : sa morphologie (son
poids), son niveau (débutant
ou expert), son style (freestyle/
Mesure du
dé l
t
déplacement
L
x
-0.6
0.6
0
F
Flexion trois points
