239
© Dunod – La photocopie non autorisée est un délit.
9.2 Industries mécaniques et métallurgiques
9 • Applications
pratiques
B
PRÉVENTION DU RISQUE CHIMIQUE
sont à base de cyanures, de chromates, de sels de cadmium et de nickel,
d’acide nitrique, de soude caustique, etc. Lors des traitements, les vapeurs et
les brouillards qui se dégagent surtout à chaud (à partir de 35 °C) présentent
des risques d’intoxications et de maladies professionnelles.
L’aspiration des cuves contenant des bains à base de sels toxiques et notamment ceux qui sont à plus de 35 °C s’impose. De nombreuses solutions et
configurations techniques sont proposées ; les plus courantes sont celles où
les bouches d’extraction (lèvres aspirantes) sont placées le long des parois des
cuves et en partie haute (à 10-20 cm du niveau supérieur du bain) (figure 9.4).
Une autre technique d’aspiration est souvent proposée ; c’est le système pushpull : une bouche soufflante placée à l’opposé de la bouche d’extraction
permet d’obtenir un flux d’air laminaire empêchant les brouillards et vapeurs
formées de se disperser dans l’atmosphère (figure 9.5). Ce principe semble
séduisant d’autant plus qu’il est considéré comme étant moins onéreux. En
réalité de nombreux inconvénients limitent son emploi. Pour être efficace, le
débit de l’aspiration doit toujours rester légèrement supérieur à celui du soufflage d’air afin d’éviter les turbulences, cette situation se dégrade rapidement
et l’importance des débits s’inverse dans le temps. Un autre inconvénient
apparaît lors des opérations de mise dans le bain et du retrait des pièces à
grande surface ; le flux laminaire est rompu, l’air soufflé se réfléchit sur la
surface et les polluants se dispersent dans l’atmosphère.

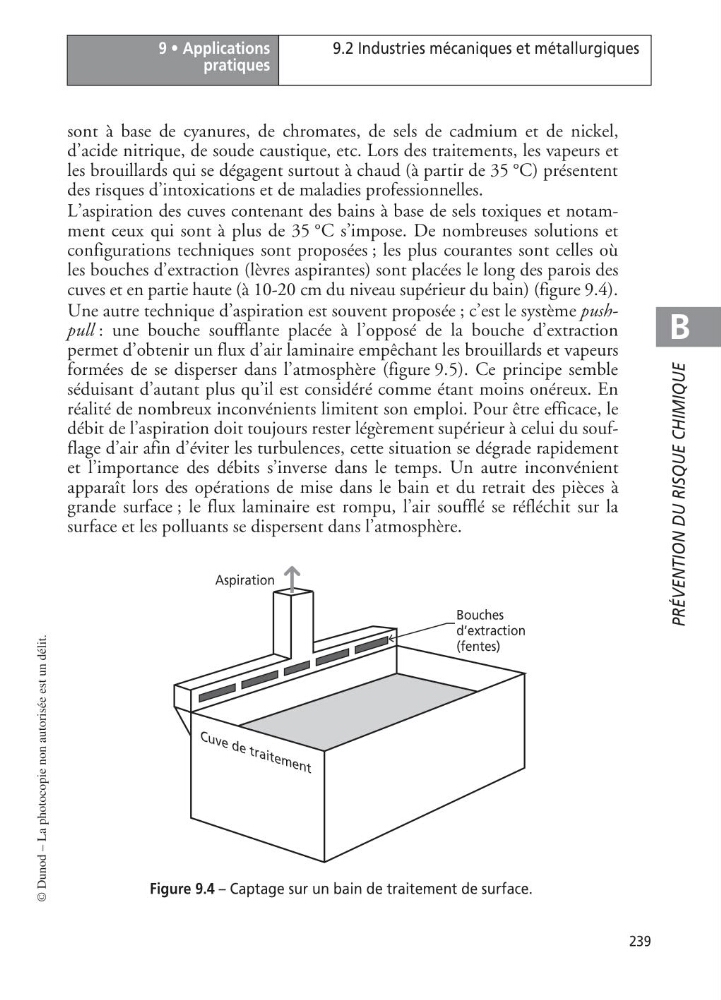

Figure 9.4 – Captage sur un bain de traitement de surface.
