liaisons sont parfaitement décalées les unes par rapport aux autres (voir la projection
de Newman en marge à la page suivante). Cette structure se trouve notamment dans de
nombreux alcaloïdes (voir la rubrique « Chroniques d’une molécule – Les animaux les
plus toxiques de la planète et les alcaloïdes », p. 116), les glucides, le cholestérol, les hormones stéroïdes, etc.

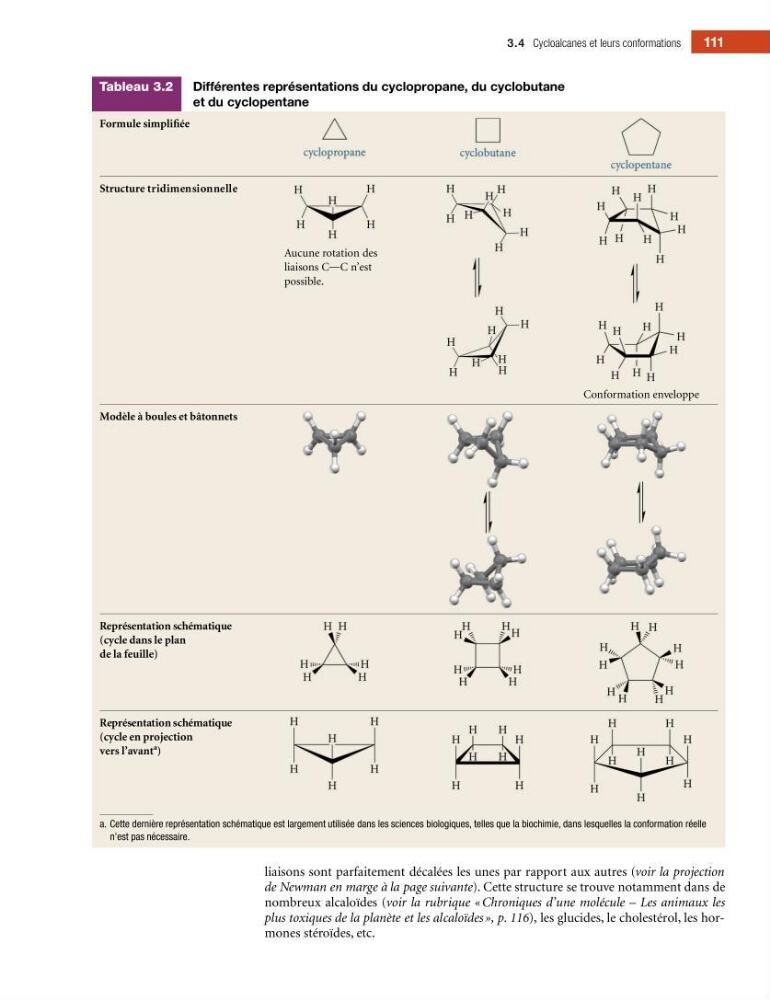

Tableau 3.2
Différentes représentations du cyclopropane, du cyclobutane
et du cyclopentane
Formule simpli?ée
Structure tridimen sionnelle
Aucune rotation des
liaisons COC n’est
possible.
Conformation enveloppe
Modèle à boules et bâtonnets
Représentation schématique
(cycle dans le plan
de la feuille)
Représentation schématique
(cycle en projection
vers l’avant
a )
a. Cette dernière représentation schématique est largement utilisée dans les sciences biologiques, telles que la biochimie, dans lesquelles la conformation réelle
n’est pas nécessaire.
3.4 Cycloalcanes et leurs conformations
111
