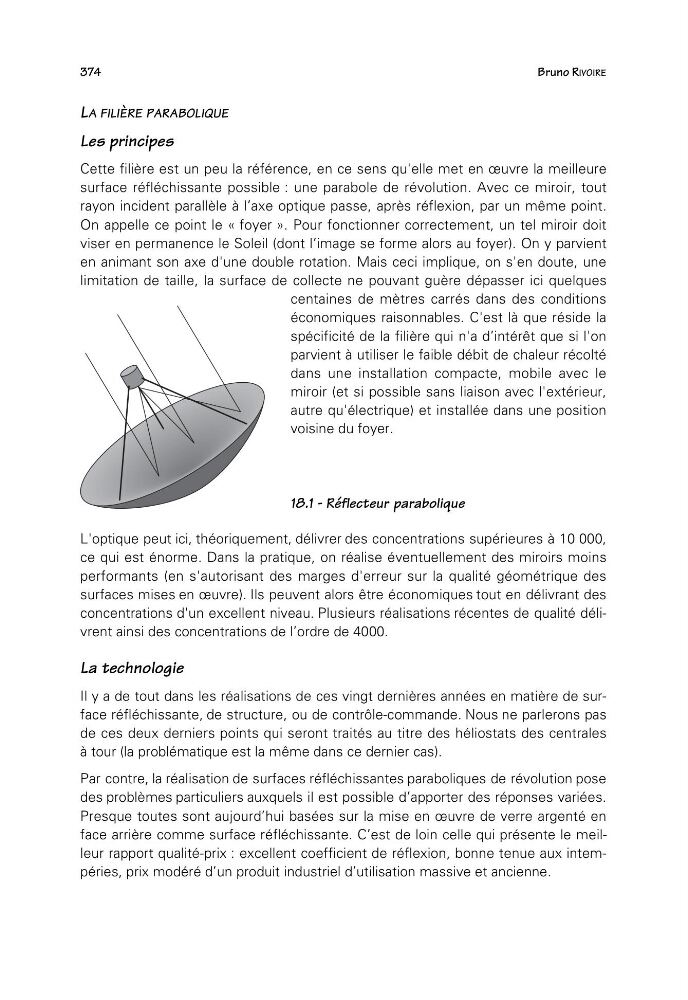

374
Bruno RIVOIRE
LA FILIÈRE PARABOLIQUE
Les principes
Cette filière est un peu la référence, en ce sens qu'elle met en œuvre la meilleure
surface réfléchissante possible : une parabole de révolution. Avec ce miroir, tout
rayon incident parallèle à l’axe optique passe, après réflexion, par un même point.
On appelle ce point le « foyer ». Pour fonctionner correctement, un tel miroir doit
viser en permanence le Soleil (dont l’image se forme alors au foyer). On y parvient
en animant son axe d'une double rotation. Mais ceci implique, on s'en doute, une
limitation de taille, la surface de collecte ne pouvant guère dépasser ici quelques
centaines de mètres carrés dans des conditions
économiques raisonnables. C'est là que réside la
spécificité de la filière qui n'a d’intérêt que si l'on
parvient à utiliser le faible débit de chaleur récolté
dans une installation compacte, mobile avec le
miroir (et si possible sans liaison avec l'extérieur,
autre qu'électrique) et installée dans une position
voisine du foyer.
18.1 - Réflecteur parabolique
L'optique peut ici, théoriquement, délivrer des concentrations supérieures à 10 000,
ce qui est énorme. Dans la pratique, on réalise éventuellement des miroirs moins
performants (en s'autorisant des marges d'erreur sur la qualité géométrique des
surfaces mises en œuvre). Ils peuvent alors être économiques tout en délivrant des
concentrations d'un excellent niveau. Plusieurs réalisations récentes de qualité délivrent ainsi des concentrations de l’ordre de 4000.
La technologie
Il y a de tout dans les réalisations de ces vingt dernières années en matière de surface réfléchissante, de structure, ou de contrôle-commande. Nous ne parlerons pas
de ces deux derniers points qui seront traités au titre des héliostats des centrales
à tour (la problématique est la même dans ce dernier cas).
Par contre, la réalisation de surfaces réfléchissantes paraboliques de révolution pose
des problèmes particuliers auxquels il est possible d’apporter des réponses variées.
Presque toutes sont aujourd’hui basées sur la mise en œuvre de verre argenté en
face arrière comme surface réfléchissante. C’est de loin celle qui présente le meilleur rapport qualité-prix : excellent coefficient de réflexion, bonne tenue aux intempéries, prix modéré d’un produit industriel d’utilisation massive et ancienne.
