17 - LE PHOTOVOLTAÏQUE : LES FILIÈRES, LES MARCHÉS, LES PERSPECTIVES
359
180
160
140
80
60
120
100
40
20
200
7
5
6
4
3
2
1
0
0
1984 1988 1992 1996 2000 2004
2012
2008
marché annuel
prix de vente
exponentiel
(prix de vente)
MWc
années
Coûts (€/Wc)

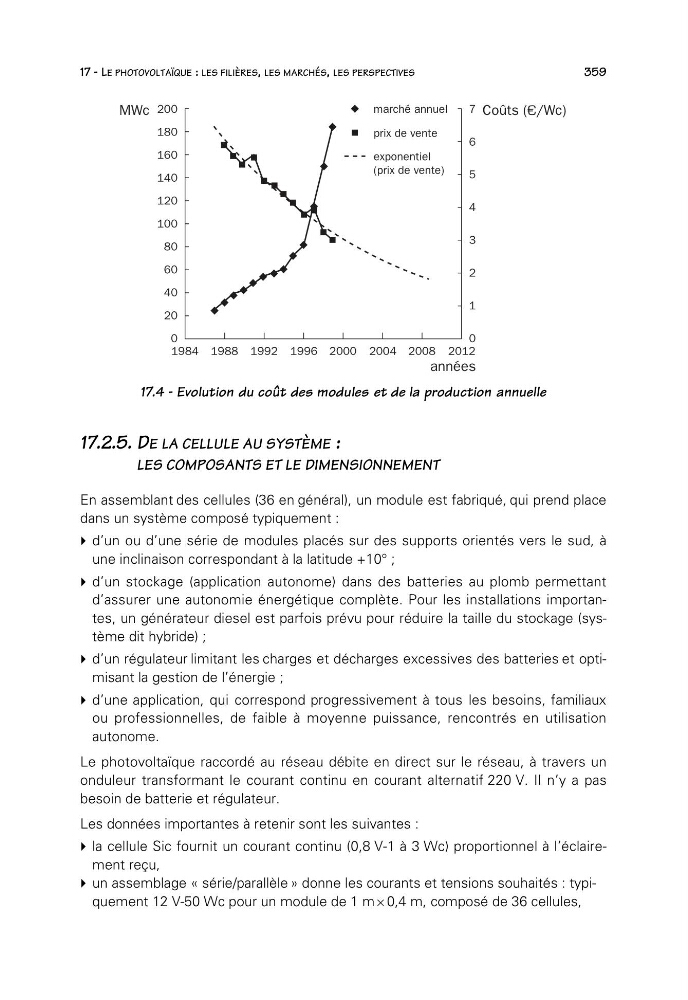

17.4 - Evolution du coût des modules et de la production annuelle
17.2.5. DE LA CELLULE AU SYSTÈME :
LES COMPOSANTS ET LE DIMENSIONNEMENT
En assemblant des cellules (36 en général), un module est fabriqué, qui prend place
dans un système composé typiquement :
d’un ou d’une série de modules placés sur des supports orientés vers le sud, à
une inclinaison correspondant à la latitude +10° ;
d’un stockage (application autonome) dans des batteries au plomb permettant
d’assurer une autonomie énergétique complète. Pour les installations importantes, un générateur diesel est parfois prévu pour réduire la taille du stockage (système dit hybride) ;
d’un régulateur limitant les charges et décharges excessives des batteries et optimisant la gestion de l’énergie ;
d’une application, qui correspond progressivement à tous les besoins, familiaux
ou professionnelles, de faible à moyenne puissance, rencontrés en utilisation
autonome.
Le photovoltaïque raccordé au réseau débite en direct sur le réseau, à travers un
onduleur transformant le courant continu en courant alternatif 220 V. Il n’y a pas
besoin de batterie et régulateur.
Les données importantes à retenir sont les suivantes :
la cellule Sic fournit un courant continu (0,8 V-1 à 3 Wc) proportionnel à l’éclairement reçu,
un assemblage « série/parallèle » donne les courants et tensions souhaités : typiquement 12 V-50 Wc pour un module de 1 m × 0,4 m, composé de 36 cellules,
