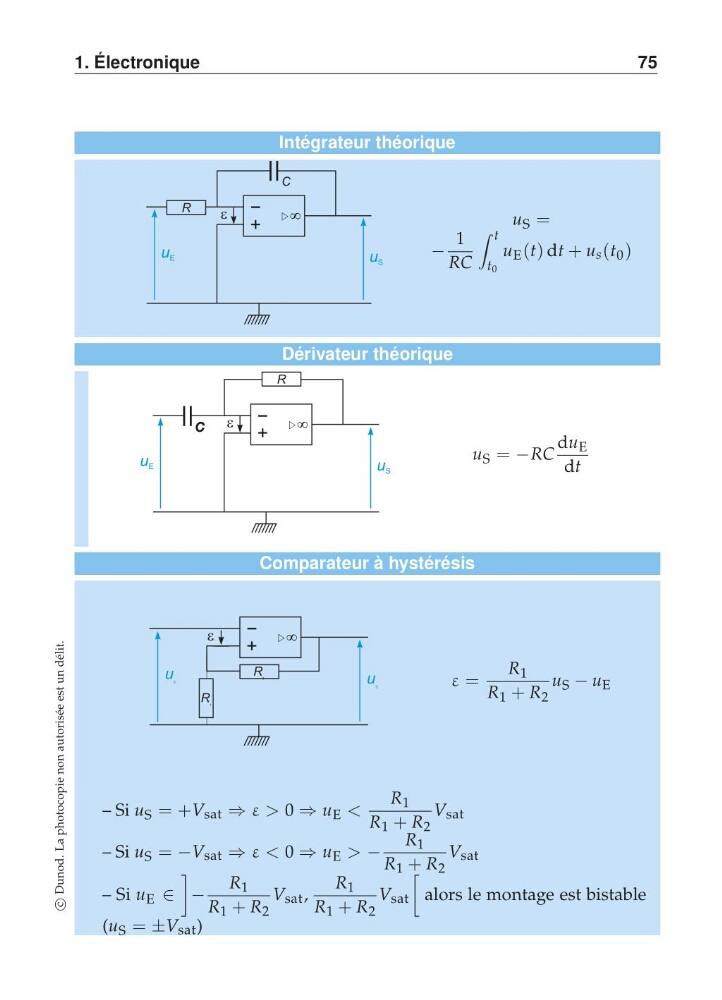

1. Électronique
75
Intégrateur théorique
+
¥
-
R
C
u S
u E
e
u S =
−
1
RC
t
t 0
u E (t) dt + u s (t 0 )
Dérivateur théorique
+
¥
-
R
u S
u E
C
e
u S = −RC
du E
dt
Comparateur à hystérésis
ε =
R 1
R 1 + R 2
u S − u E
– Si u S = +V sat ⇒ ε > 0 ⇒ u E <
R 1
R 1 + R 2
V sat
– Si u S = −V sat ⇒ ε < 0 ⇒ u E > −
R 1
R 1 + R 2
V sat
– Si u E ∈
−
R 1
R 1 + R 2
V sat ,
R 1
R 1 + R 2
V sat
alors le montage est bistable
(u S = ±V sat )
c
