74
[2] Physique

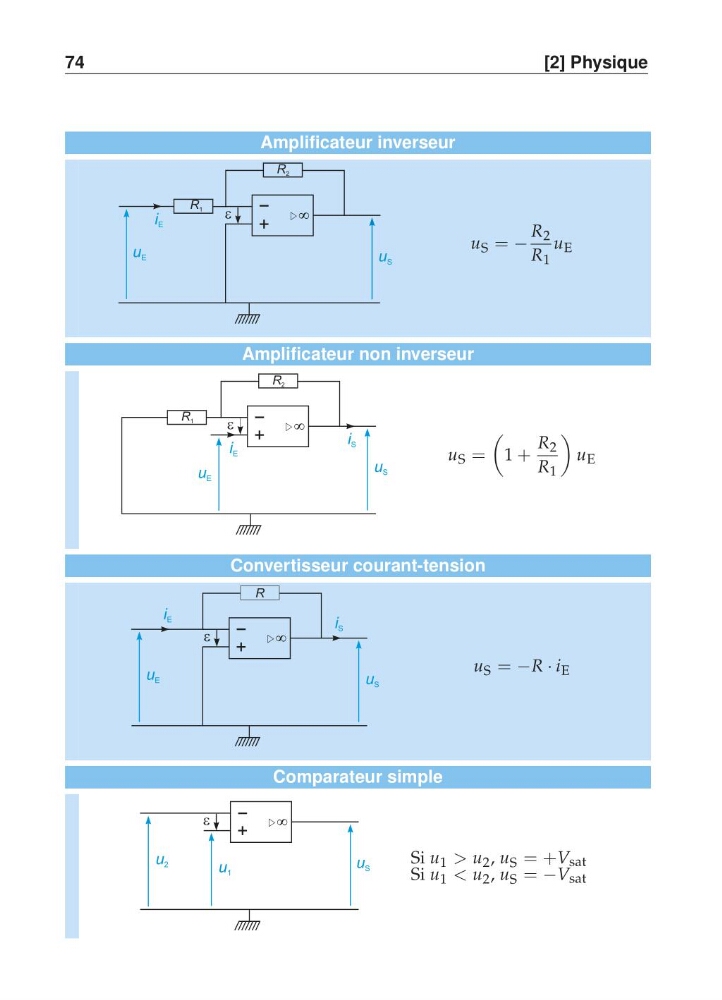

Amplificateur inverseur
+
¥
-
R 2
u S
u E
i E
R 1
e
u S = −
R 2
R 1
u E
Amplificateur non inverseur
+
¥
-
R 2
u S
u E
i E
i S
R 1
e
u S =
1 +
R 2
R 1
u E
Convertisseur courant-tension
+
¥
-
R
u S
u E
i E
i S
e
u S = −R · i E
Comparateur simple
+
¥
-
u S
u 2
u 1
e
Si u 1 > u 2 , u S = +V sat
Si u 1 < u 2 , u S = −V sat
