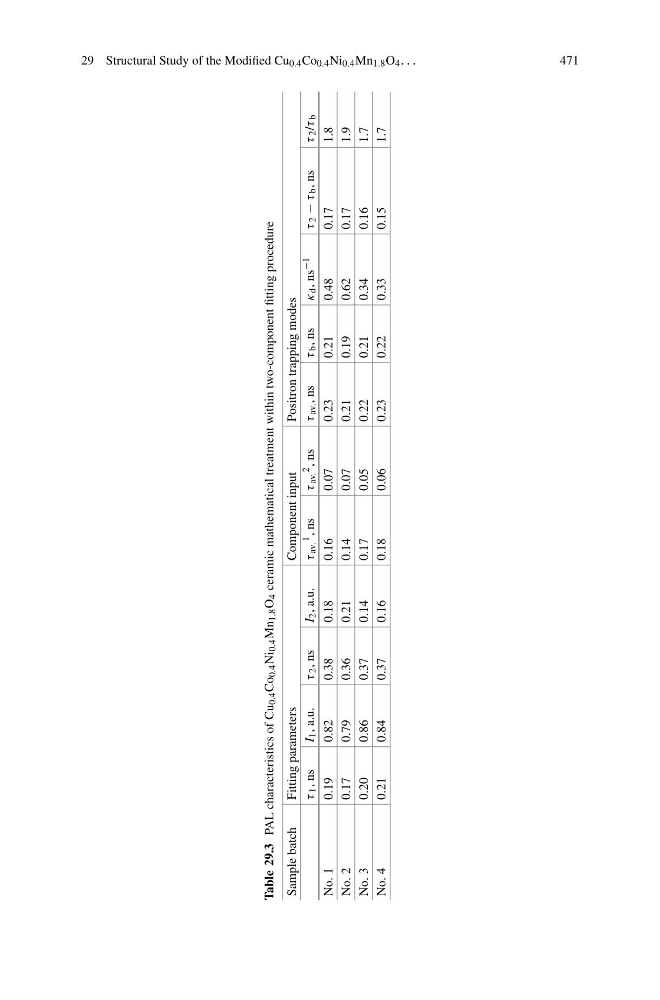

29 Structural Study of the Modified Cu 0.4 Co 0.4 Ni 0.4 Mn 1.8 O 4 . . .
471
Table 29.3
PAL characteristics of Cu
0.4 Co
0.4 Ni
0.4 Mn
1.8 O
4 ceramic mathematical treatment within two-component fitting procedure
Sample batch
Fitting parameters
Component input
Positron trapping modes
τ
1 , ns
I
1 , a.u.
τ
2 , ns
I
2 , a.u.
τ
av.
1
, ns
τ
av.
2
, ns
τ
av. , ns
τ
b , ns
κ
d , ns −1
τ
2
− τ
b , ns
τ
2 /τ
b
No. 1
0.19
0.82
0.38
0.18
0.16
0.07
0.23
0.21
0.48
0.17
1.8
No. 2
0.17
0.79
0.36
0.21
0.14
0.07
0.21
0.19
0.62
0.17
1.9
No. 3
0.20
0.86
0.37
0.14
0.17
0.05
0.22
0.21
0.34
0.16
1.7
No. 4
0.21
0.84
0.37
0.16
0.18
0.06
0.23
0.22
0.33
0.15
1.7
