4.4 Modèle de couplage fluide / structure élastique en compressible
123
x
y
z
0.5m
0.5m
0.1m
1m
1m
1m
0.5m
0.25m
Air
Copper

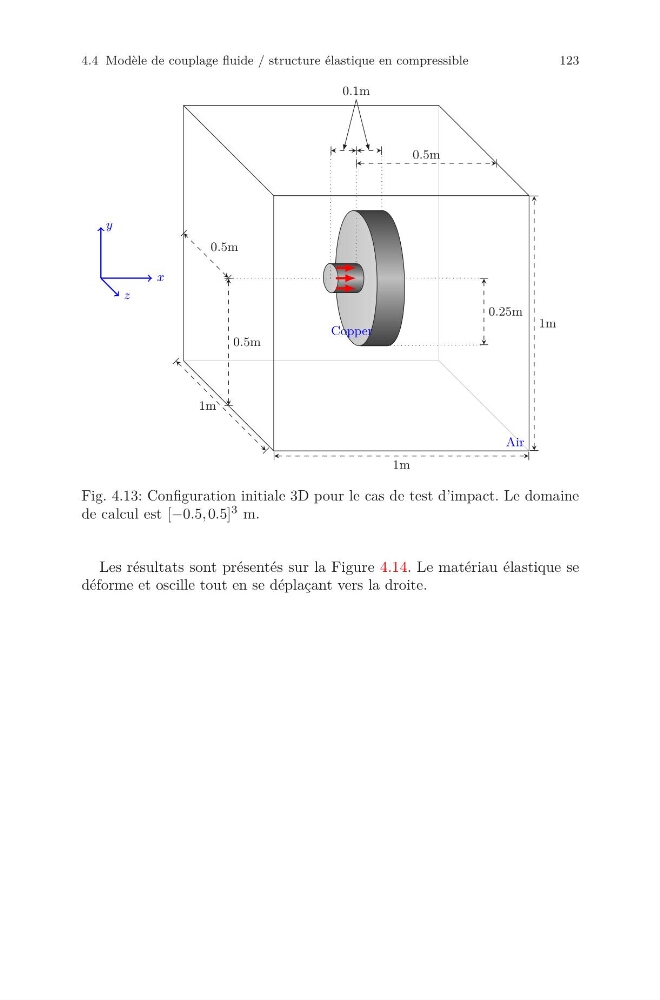

Fig. 4.13: Configuration initiale 3D pour le cas de test d’impact. Le domaine
de calcul est [−0.5, 0.5] 3 m.
Les résultats sont présentés sur la Figure 4.14. Le matériau élastique se
déforme et oscille tout en se déplaçant vers la droite.
