4.3 Modèle de couplage fluide / structure élastique en incompressible
115
0.1m
0.4m
0.4m
0.1m
0.1m
0.15m

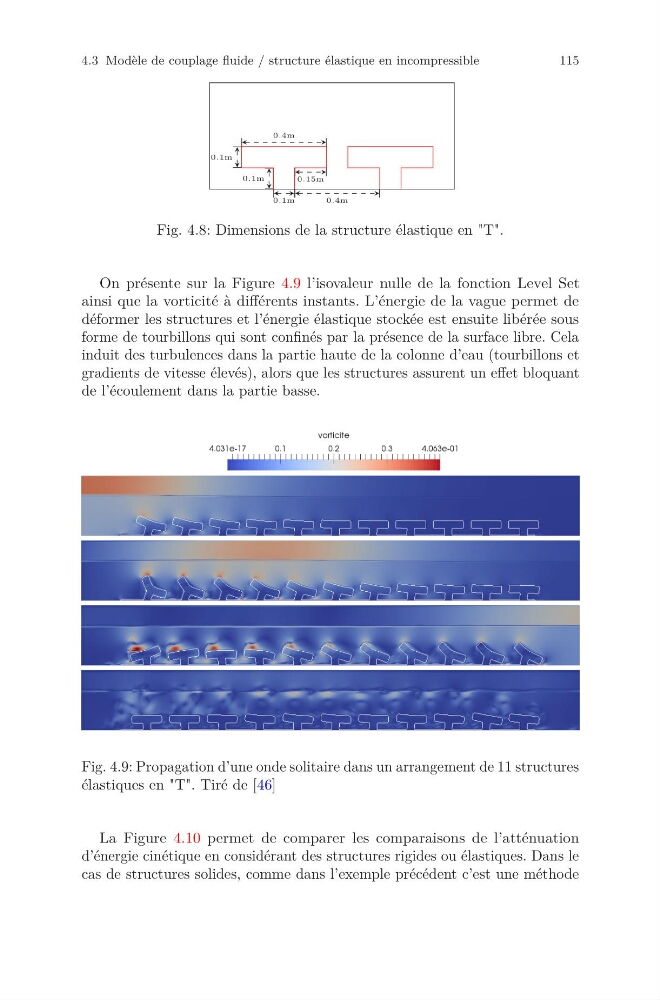

Fig. 4.8: Dimensions de la structure élastique en "T".
On présente sur la Figure 4.9 l’isovaleur nulle de la fonction Level Set
ainsi que la vorticité à différents instants. L’énergie de la vague permet de
déformer les structures et l’énergie élastique stockée est ensuite libérée sous
forme de tourbillons qui sont confinés par la présence de la surface libre. Cela
induit des turbulences dans la partie haute de la colonne d’eau (tourbillons et
gradients de vitesse élevés), alors que les structures assurent un effet bloquant
de l’écoulement dans la partie basse.
Fig. 4.9: Propagation d’une onde solitaire dans un arrangement de 11 structures
élastiques en "T". Tiré de [46]
La Figure 4.10 permet de comparer les comparaisons de l’atténuation
d’énergie cinétique en considérant des structures rigides ou élastiques. Dans le
cas de structures solides, comme dans l’exemple précédent c’est une méthode
