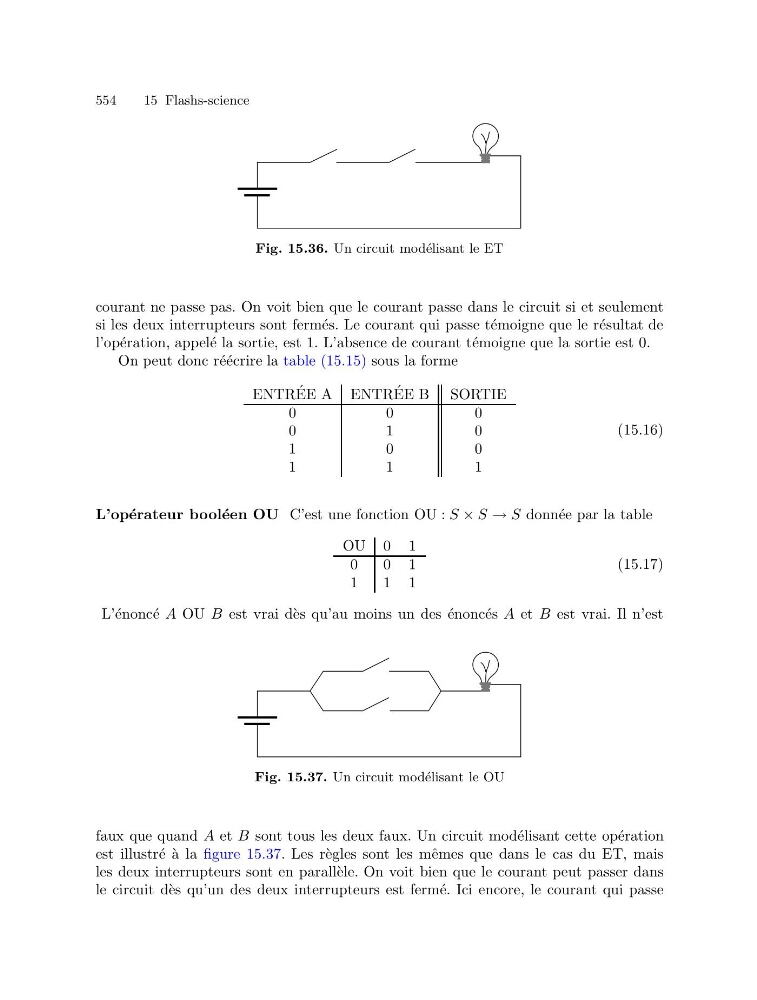

Fig. 15.36. Un circuit mod´ elisant le ET
courant ne passe pas. On voit bien que le courant passe dans le circuit si et seulement
si les deux interrupteurs sont ferm´ es. Le courant qui passe t´ emoigne que le r´ esultat de
l’op´ eration, appel´ e la sortie, est 1. L’absence de courant t´ emoigne que la sortie est 0.
On peut donc r´ e´ ecrire la table (15.15) sous la forme
ENTR ´
EE A ENTR ´
EE B SORTIE
0
0
0
0
1
0
1
0
0
1
1
1
(15.16)
L’op´ erateur bool´ een OU C’est une fonction OU : S × S → S donn´ ee par la table
OU 0 1
0
0 1
1
1 1
(15.17)
L’´ enonc´ e A OU B est vrai d` es qu’au moins un des ´ enonc´ es A et B est vrai. Il n’est
Fig. 15.37. Un circuit mod´ elisant le OU
faux que quand A et B sont tous les deux faux. Un circuit mod´ elisant cette op´ eration
est illustr´ e ` a la figure 15.37. Les r` egles sont les mˆ emes que dans le cas du ET, mais
les deux interrupteurs sont en parall` ele. On voit bien que le courant peut passer dans
le circuit d` es qu’un des deux interrupteurs est ferm´ e. Ici encore, le courant qui passe
