466
Analyse et technologie des surfaces
26.6.4 Constriction de sortie
Sur la plus grande partie du contact, les deux surfaces restent parallèles. A la
sortie du film, il se produit des phénomènes complexes. Lorsqu’un élément d’huile
approche de la sortie, le gradient de la distribution de pression hertzienne devient
très grand:

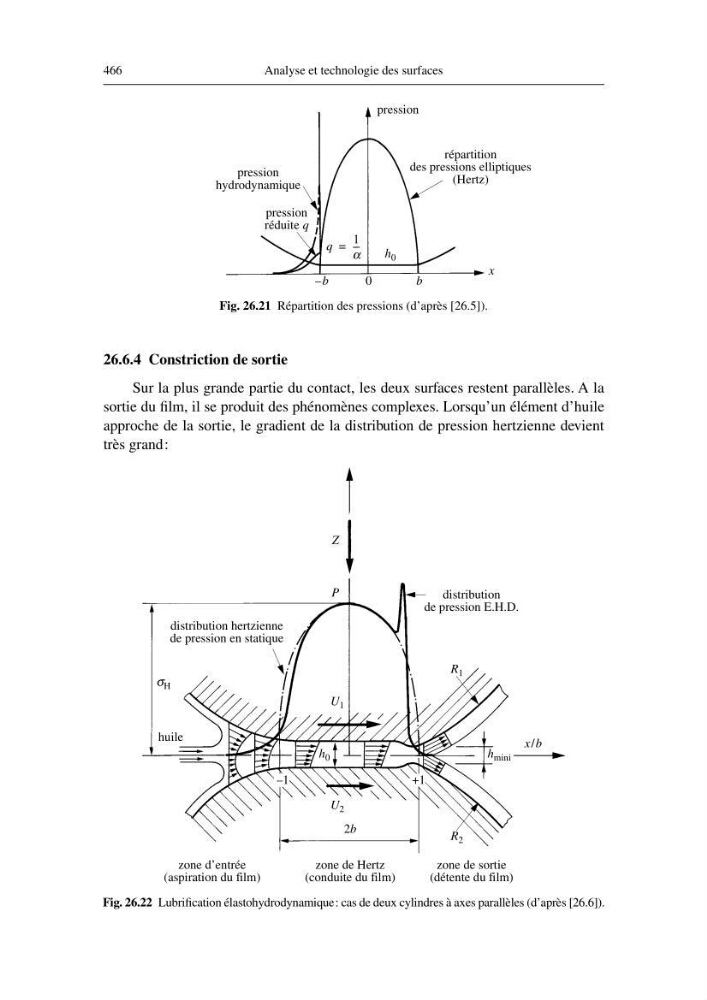

Fig. 26.21 Répartition des pressions (d’après [26.5]).
pression
hydrodynamique
pression
réduite q
pression
répartition
des pressions elliptiques
(Hertz)
x
b
0
–b
h 0
q
1
α
--=
Fig. 26.22 Lubrification élastohydrodynamique: cas de deux cylindres à axes parallèles (d’après [26.6]).
distribution hertzienne
de pression en statique
distribution
de pression E.H.D.
zone de sortie
(détente du film)
zone de Hertz
(conduite du film)
zone d’entrée
(aspiration du film)
huile
Z
P
σ H
U 1
U 2
R 2
R 1
h mini
x/b
h 0
2b
–1
+1
