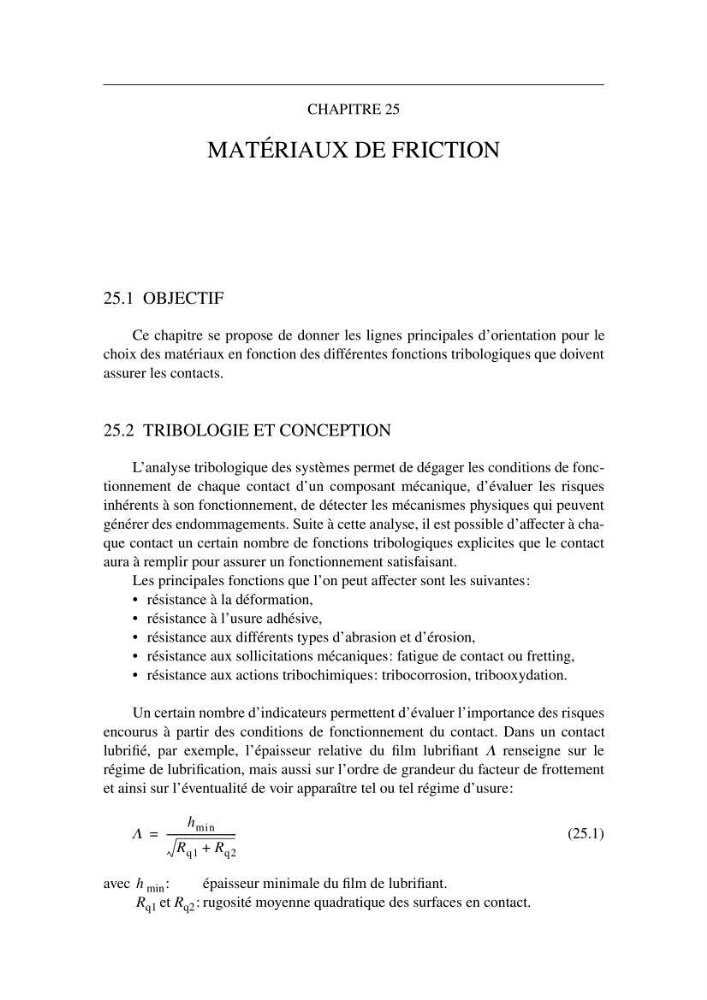

CHAPITRE 25
MATÉRIAUX DE FRICTION
25.1 OBJECTIF
Ce chapitre se propose de donner les lignes principales d’orientation pour le
choix des matériaux en fonction des différentes fonctions tribologiques que doivent
assurer les contacts.
25.2 TRIBOLOGIE ET CONCEPTION
L’analyse tribologique des systèmes permet de dégager les conditions de fonctionnement de chaque contact d’un composant mécanique, d’évaluer les risques
inhérents à son fonctionnement, de détecter les mécanismes physiques qui peuvent
générer des endommagements. Suite à cette analyse, il est possible d’affecter à chaque contact un certain nombre de fonctions tribologiques explicites que le contact
aura à remplir pour assurer un fonctionnement satisfaisant.
Les principales fonctions que l’on peut affecter sont les suivantes:
• résistance à la déformation,
• résistance à l’usure adhésive,
• résistance aux différents types d’abrasion et d’érosion,
• résistance aux sollicitations mécaniques: fatigue de contact ou fretting,
• résistance aux actions tribochimiques: tribocorrosion, tribooxydation.
Un certain nombre d’indicateurs permettent d’évaluer l’importance des risques
encourus à partir des conditions de fonctionnement du contact. Dans un contact
lubrifié, par exemple, l’épaisseur relative du film lubrifiant Λ renseigne sur le
régime de lubrification, mais aussi sur l’ordre de grandeur du facteur de frottement
et ainsi sur l’éventualité de voir apparaître tel ou tel régime d’usure:
(25.1)
avec h min :
épaisseur minimale du film de lubrifiant.
R q1 et R q2 : rugosité moyenne quadratique des surfaces en contact.
Λ
h min
R q1 R q2
+
--------------------------- -
=
