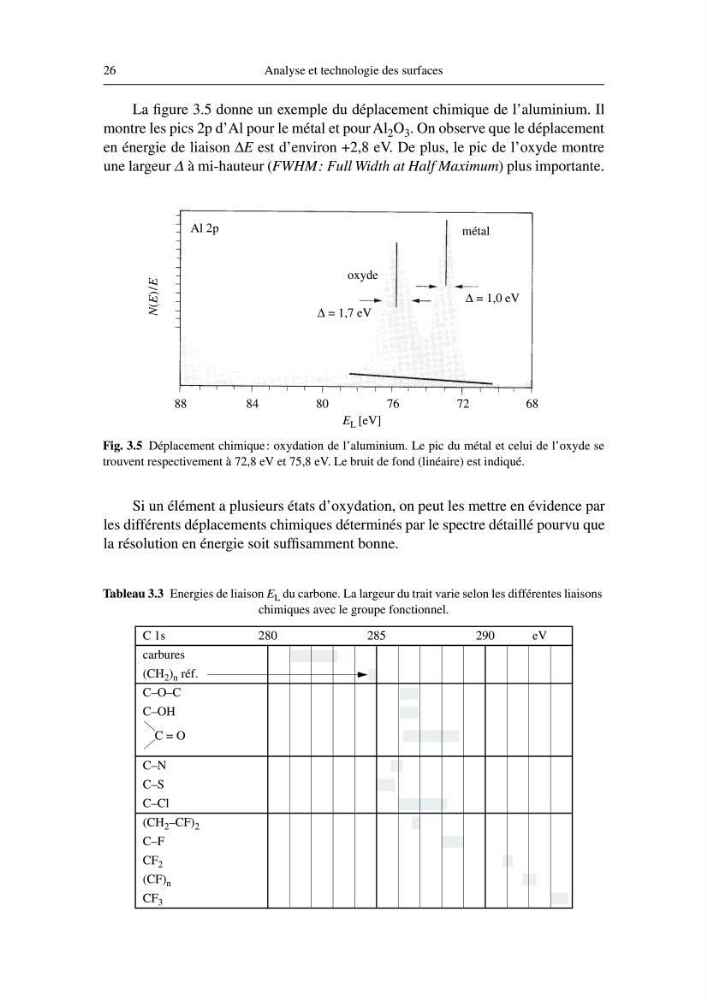

26
Analyse et technologie des surfaces
La figure 3.5 donne un exemple du déplacement chimique de l’aluminium. Il
montre les pics 2p d’Al pour le métal et pour Al 2 O 3 . On observe que le déplacement
en énergie de liaison ∆E est d’environ +2,8 eV. De plus, le pic de l’oxyde montre
une largeur ∆ à mi-hauteur (FWHM: Full Width at Half Maximum) plus importante.
Si un élément a plusieurs états d’oxydation, on peut les mettre en évidence par
les différents déplacements chimiques déterminés par le spectre détaillé pourvu que
la résolution en énergie soit suffisamment bonne.
N(E)/E
E L [eV]
88
84
80
76
72
68
Al 2p
oxyde
métal
∆ = 1,7 eV
∆ = 1,0 eV
Fig. 3.5 Déplacement chimique : oxydation de l’aluminium. Le pic du métal et celui de l’oxyde se
trouvent respectivement à 72,8 eV et 75,8 eV. Le bruit de fond (linéaire) est indiqué.
Tableau 3.3 Energies de liaison E L du carbone. La largeur du trait varie selon les différentes liaisons
chimiques avec le groupe fonctionnel.
C 1s
280
285
290
eV
carbures
(CH 2 ) n réf.
C–O–C
C–OH
C–N
C–S
C–Cl
(CH 2 –CF) 2
C–F
CF 2
(CF) n
CF 3
C = O
