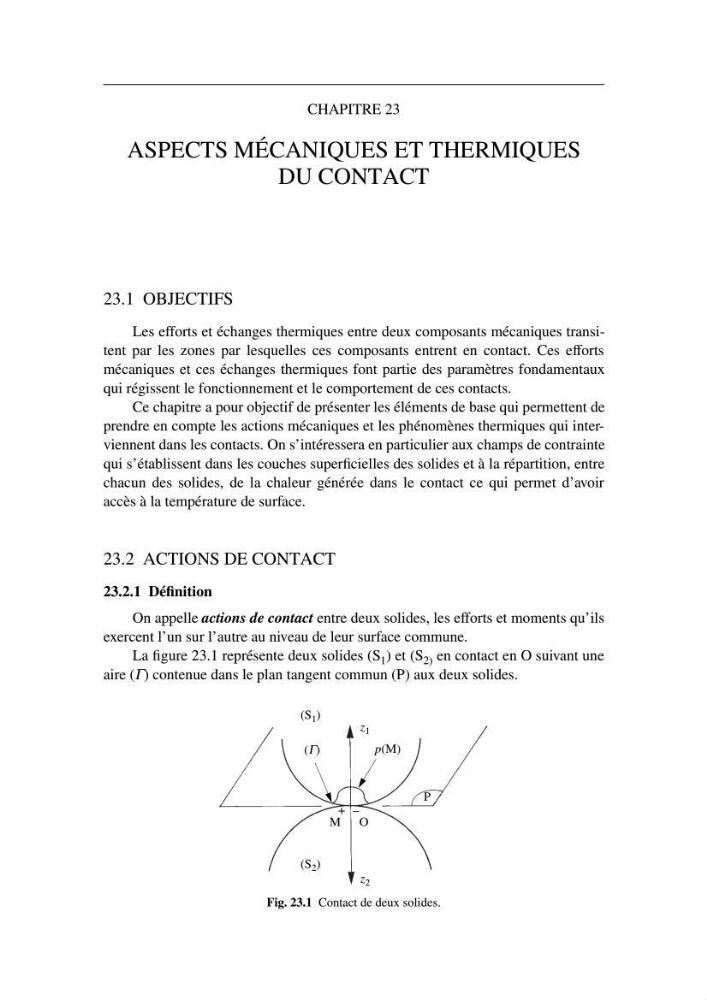

CHAPITRE 23
ASPECTS MÉCANIQUES ET THERMIQUES
DU CONTACT
23.1 OBJECTIFS
Les efforts et échanges thermiques entre deux composants mécaniques transitent par les zones par lesquelles ces composants entrent en contact. Ces efforts
mécaniques et ces échanges thermiques font partie des paramètres fondamentaux
qui régissent le fonctionnement et le comportement de ces contacts.
Ce chapitre a pour objectif de présenter les éléments de base qui permettent de
prendre en compte les actions mécaniques et les phénomènes thermiques qui interviennent dans les contacts. On s’intéressera en particulier aux champs de contrainte
qui s’établissent dans les couches superficielles des solides et à la répartition, entre
chacun des solides, de la chaleur générée dans le contact ce qui permet d’avoir
accès à la température de surface.
23.2 ACTIONS DE CONTACT
23.2.1 Définition
On appelle actions de contact entre deux solides, les efforts et moments qu’ils
exercent l’un sur l’autre au niveau de leur surface commune.
La figure 23.1 représente deux solides (S 1 ) et (S 2) en contact en O suivant une
aire (Γ) contenue dans le plan tangent commun (P) aux deux solides.
(S 1 )
(S 2 )
z 2
z 1
(Γ)
p(M)
P
M O
+ –
Fig. 23.1 Contact de deux solides.
ASPECTS MÉCANIQUES ET THERMIQUES
DU CONTACT
23.1 OBJECTIFS
Les efforts et échanges thermiques entre deux composants mécaniques transitent par les zones par lesquelles ces composants entrent en contact. Ces efforts
mécaniques et ces échanges thermiques font partie des paramètres fondamentaux
qui régissent le fonctionnement et le comportement de ces contacts.
Ce chapitre a pour objectif de présenter les éléments de base qui permettent de
prendre en compte les actions mécaniques et les phénomènes thermiques qui interviennent dans les contacts. On s’intéressera en particulier aux champs de contrainte
qui s’établissent dans les couches superficielles des solides et à la répartition, entre
chacun des solides, de la chaleur générée dans le contact ce qui permet d’avoir
accès à la température de surface.
23.2 ACTIONS DE CONTACT
23.2.1 Définition
On appelle actions de contact entre deux solides, les efforts et moments qu’ils
exercent l’un sur l’autre au niveau de leur surface commune.
La figure 23.1 représente deux solides (S 1 ) et (S 2) en contact en O suivant une
aire (Γ) contenue dans le plan tangent commun (P) aux deux solides.
(S 1 )
(S 2 )
z 2
z 1
(Γ)
p(M)
P
M O
+ –
Fig. 23.1 Contact de deux solides.
