Le logiciel de traitement des données permet également de visualiser la variation de la rugosité par un tracé A-B défini par la ligne A-B de la figure 2.9. On note
que les bosses ne sont pas égales.
Les possibilités de visualisation topographique d’une surface sont illustrées
par les figures 2.9 à 2.11. Dans le cas de la figure 2.11(a) et (b) les valeurs de rugosité R a sont 1,28 et 1,75 µm, respectivement.
10 µm
B
0
A
1,0
0
1,0
x [mm]
y [mm]

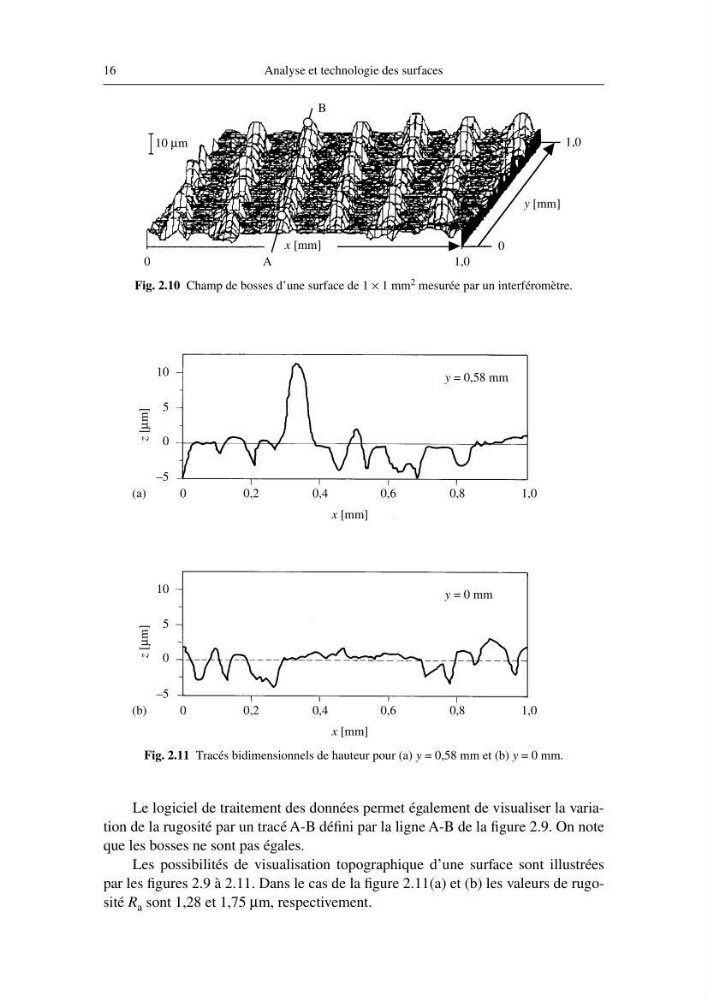

Fig. 2.10 Champ de bosses d’une surface de 1 × 1 mm 2 mesurée par un interféromètre.
Fig. 2.11 Tracés bidimensionnels de hauteur pour (a) y = 0,58 mm et (b) y = 0 mm.
0
0,2
0,4
0,6
0,8
1,0
–5
0
5
10
x [mm]
z
[µm]
(a)
y = 0,58 mm
0
0,2
0,4
0,6
0,8
1,0
–5
0
5
10
x [mm]
z
[µm]
(b)
y = 0 mm
