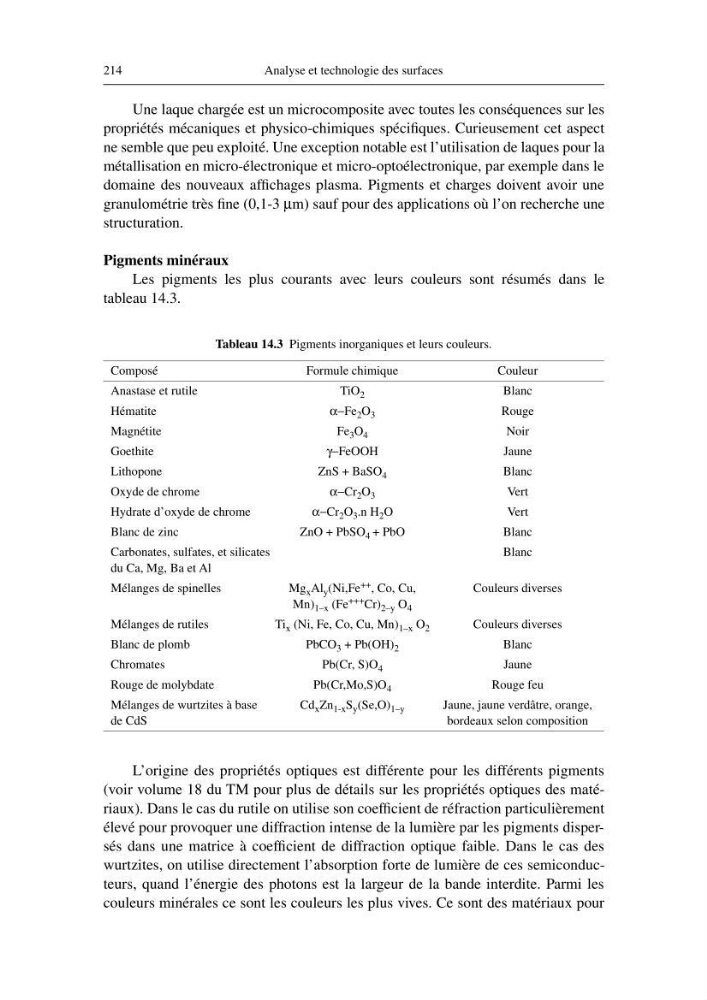

214
Analyse et technologie des surfaces
Une laque chargée est un microcomposite avec toutes les conséquences sur les
propriétés mécaniques et physico-chimiques spécifiques. Curieusement cet aspect
ne semble que peu exploité. Une exception notable est l’utilisation de laques pour la
métallisation en micro-électronique et micro-optoélectronique, par exemple dans le
domaine des nouveaux affichages plasma. Pigments et charges doivent avoir une
granulométrie très fine (0,1-3 µ m) sauf pour des applications où l’on recherche une
structuration.
Pigments minéraux
Les pigments les plus courants avec leurs couleurs sont résumés dans le
tableau 14.3.
Tableau 14.3 Pigments inorganiques et leurs couleurs.
L’origine des propriétés optiques est différente pour les différents pigments
(voir volume 18 du TM pour plus de détails sur les propriétés optiques des matériaux). Dans le cas du rutile on utilise son coefficient de réfraction particulièrement
élevé pour provoquer une diffraction intense de la lumière par les pigments dispersés dans une matrice à coefficient de diffraction optique faible. Dans le cas des
wurtzites, on utilise directement l’absorption forte de lumière de ces semiconducteurs, quand l’énergie des photons est la largeur de la bande interdite. Parmi les
couleurs minérales ce sont les couleurs les plus vives. Ce sont des matériaux pour
Composé
Formule chimique
Couleur
Anastase et rutile
TiO 2
Blanc
Hématite
α− Fe 2 O 3
Rouge
Magnétite
Fe 3 O 4
Noir
Goethite
γ− FeOOH
Jaune
Lithopone
ZnS + BaSO 4
Blanc
Oxyde de chrome
α− Cr 2 O 3
Vert
Hydrate d’oxyde de chrome
α− Cr 2 O 3 .n H 2 O
Vert
Blanc de zinc
ZnO + PbSO 4 + PbO
Blanc
Carbonates, sulfates, et silicates
du Ca, Mg, Ba et Al
Blanc
Mélanges de spinelles
Mg x Al y (Ni,Fe ++ , Co, Cu,
Mn) 1–x (Fe +++ Cr) 2–y O 4
Couleurs diverses
Mélanges de rutiles
Ti x (Ni, Fe, Co, Cu, Mn) 1–x O 2
Couleurs diverses
Blanc de plomb
PbCO 3 + Pb(OH) 2
Blanc
Chromates
Pb(Cr, S)O 4
Jaune
Rouge de molybdate
Pb(Cr,Mo,S)O 4
Rouge feu
Mélanges de wurtzites à base
de CdS
Cd x Zn 1-x S y (Se,O) 1–y
Jaune, jaune verdâtre, orange,
bordeaux selon composition
