plaquette entière est ensuite chauffée à une température de 800 ˚C pendant quelques
minutes. Le silicium diffuse dans le métal déposé. Un siliciure stoechiométrique
commence à germer sur le monocristal de silicium et la réaction ne s’arrête que
lorsque tout le métal est consommé. Les problèmes secondaires à gérer sont la
répartition des dopants – incorporation dans le siliciure, refoulement vers le silicium, appauvrissement du silicium – et la consommation excessive de silicium qui
ne paraît pas compatible avec la technologie 0,18 µ m.
La figure 12.6 montre la distribution du cobalt dans le silicium après l’implantation et la redistribution obtenue avec différents recuits.
12.6.2 Galvanisation à chaud
Une application dans un domaine tout à fait différent est la galvanisation à
chaud des aciers.
Procédé
La galvanisation à chaud est un procédé mixte qui combine un procédé de diffusion de métaux avec une solidification superficielle. Au contact de l’acier avec le
10
20
30
40
50
60
70
80
90
1100
1000
900
800
700
600
500
400
300
200
0
10
20
30
40
50
60
70
80
90
100
pourcentage atomique de zinc
Fe
Zn
3,9 (4,5)
68,7
(72)
(79)
76,3
α
17,6 24,5
(27,5)
(20)
623°
68,7
(72)
77,4
(80,0)
672°
640°
620°
530°
419,4°
419,5°
δ
Γ
ζ
δ 1
910°
γ
42,2
(46)
782° 70,9 (74,0)
769°
magn.
transf.
température [°C]

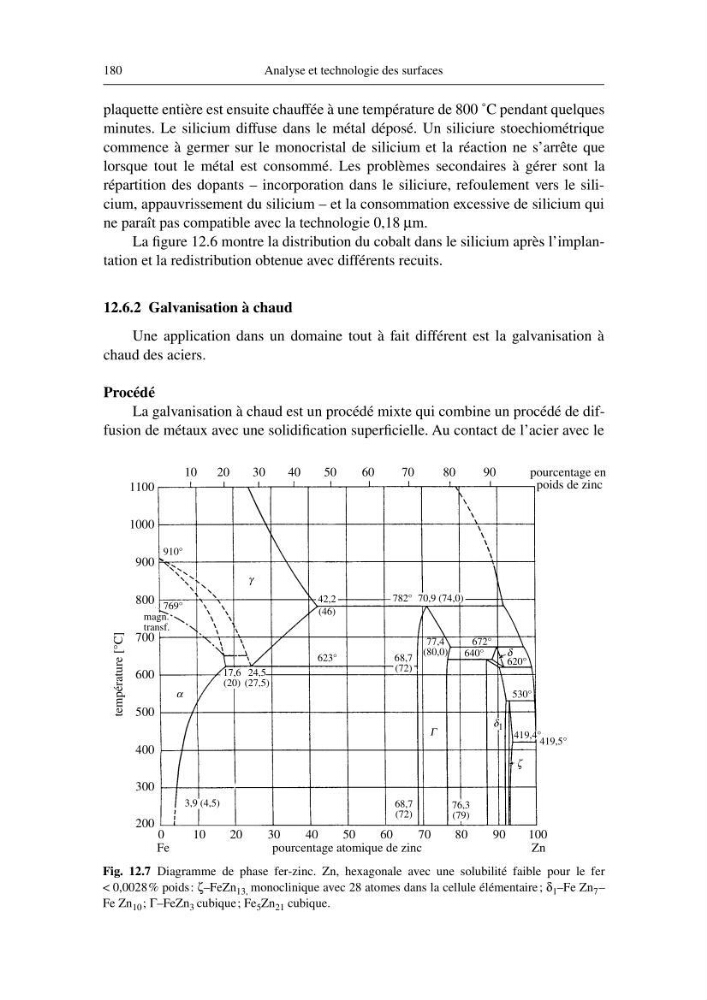

Fig. 12.7 Diagramme de phase fer-zinc. Zn, hexagonale avec une solubilité faible pour le fer
< 0,0028% poids: ζ –FeZn 13, monoclinique avec 28 atomes dans la cellule élémentaire ; δ 1 –Fe Zn 7 –
Fe Zn 10 ; Γ –FeZn 3 cubique; Fe 5 Zn 21 cubique.
pourcentage en
poids de zinc
