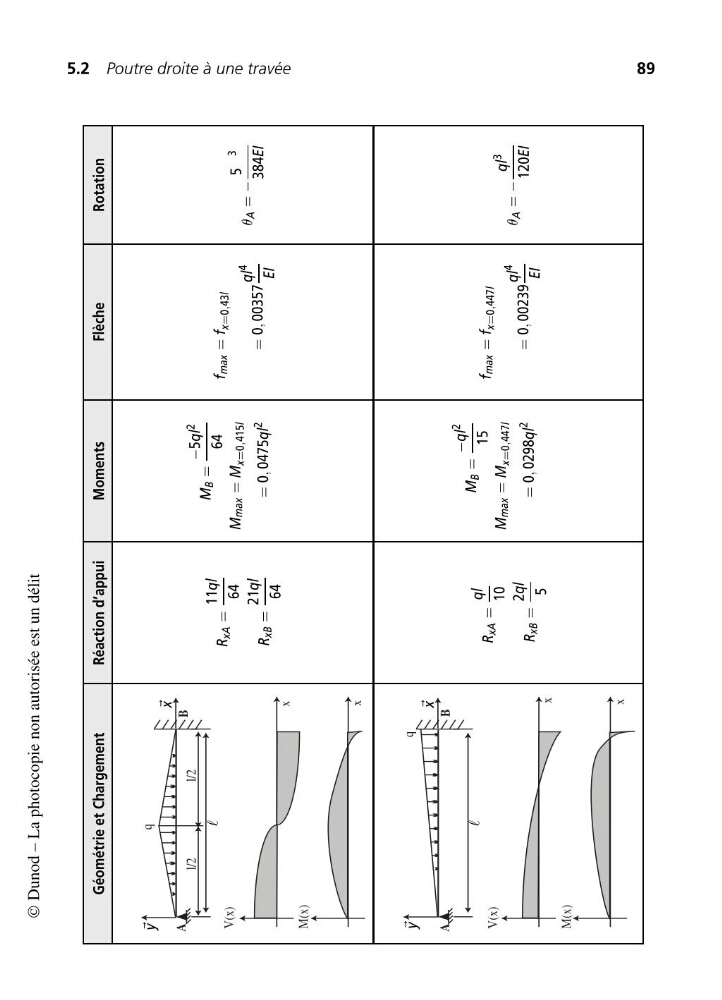

5.2 Poutre droite à une travée
89
Géométrie et Chargement
Réaction d’appui
Moments
Flèche
Rotation
B
A
x
V(x)
x
M(x)
q
l/2
l/2
y
x
R
xA =
11ql
64
R
xB =
21ql
64
M
B =
−5ql 2
64
Mmax =
M
x=0,415l
=
0, 0475ql
2
fmax =
f
x=0,43l
=
0, 00357
ql 4
EI
u
A =
−
5 3
384EI
B
A
x
V(x)
x
M(x)
q
y
x
R
xA =
ql
10
R
xB =
2ql
5
M
B =
−ql 2
15
Mmax =
M
x=0,447l
=
0, 0298ql
2
fmax =
f
x=0,447l
=
0, 00239
ql 4
EI
u
A =
−
ql 3
120EI
