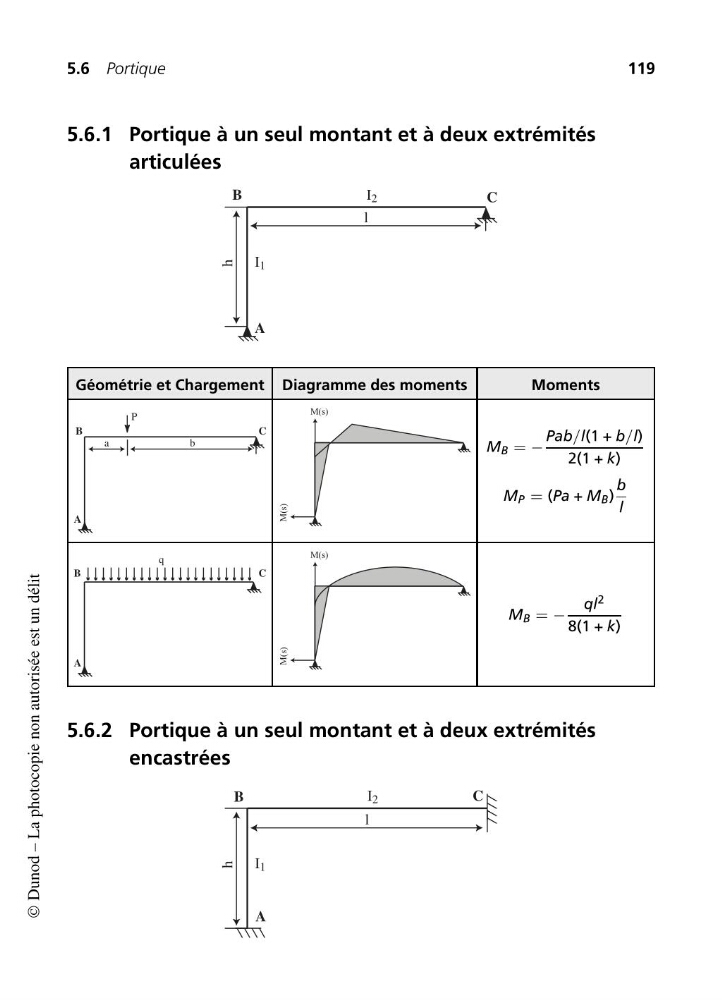

5.6 Portique
119
5.6.1 Portique à un seul montant et à deux extrémités
articulées
A
B
C
h
l
I 2
I 1
Géométrie et Chargement Diagramme des moments
Moments
A
B
C
P
a
b
M(s)
M(s)
M B = −
Pab/l(1 + b/l)
2(1 + k)
M P = (Pa + M B )
b
l
A
B
C
q
M(s)
M(s)
M B = −
ql 2
8(1 + k)
5.6.2 Portique à un seul montant et à deux extrémités
encastrées
A
B
C
h
l
I 2
I 1
© Dunod – La photocopie non autorisée est un délit
