3 • Les propriétés
des métaux
72
3.1 Les propriétés mécaniques
des cavités qui vont conduire à la rupture, il est préférable de minimiser leur importance et donc d’utiliser un métal à gros grains;
– l’environnement; le maintien d’un métal à haute température dans
une atmosphère qui n’est pas chimiquement neutre vis-à-vis de lui
peut engendrer des évolutions susceptibles d’altérer la résistance du
métal au fluage (formation d’une couche d’oxydes qui diminue la section du métal, sulfuration, décarburation…).
La confrontation des résultats des essais de fluage avec les valeurs de la
limite d’élasticité à chaud permet de diviser l’échelle des températures
supérieures à 20 °C en trois parties (voir la figure 3.9 à titre d’exemple) :
– le domaine (A de la figure 3.9) des basses températures (relatives) dans
lequel le fluage n’intervient pas;
– un domaine (B de la figure 3.9) des températures intermédiaires dans
lequel le fluage intervient sur des durées qui permettent l’emploi à
chaud du métal;
0,0
50,0
100,0
150,0
200,0
250,0
300,0
350,0
400,0
300
400
500
600
700
800
Température (˚C)
Charge unitaire (N/mm²)
Rupture
par fluage
en 10 5 heures
Rupture par fluage
en 10 heures
Limite
d’élasticité
R p
A
B
C
Acier 13CrMo4-5

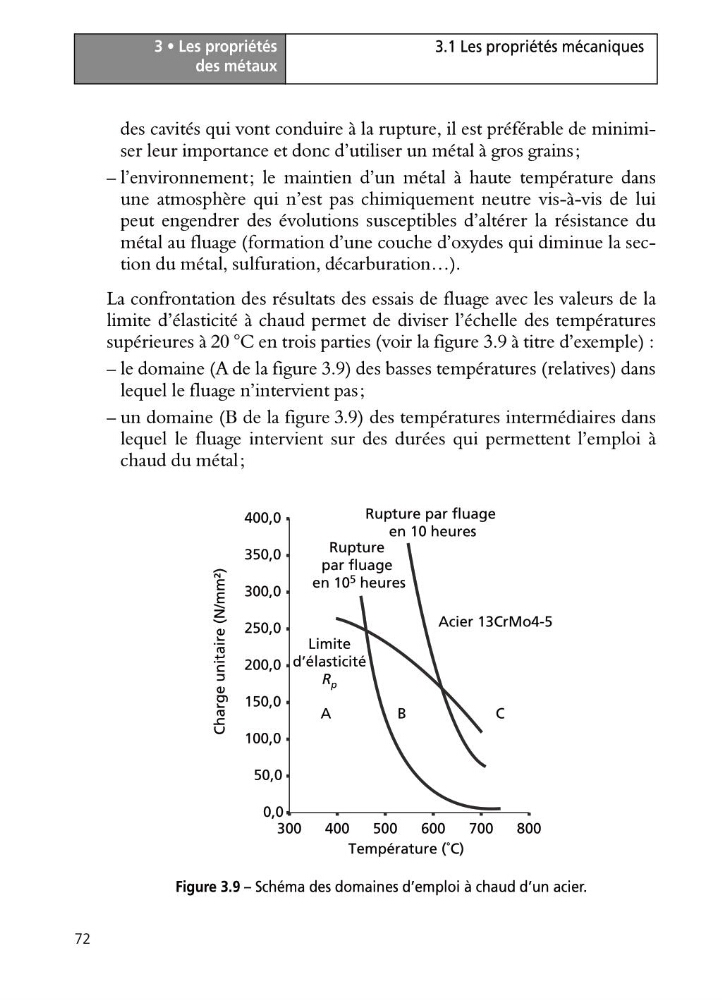

Figure 3.9 – Schéma des domaines d’emploi à chaud d’un acier.
