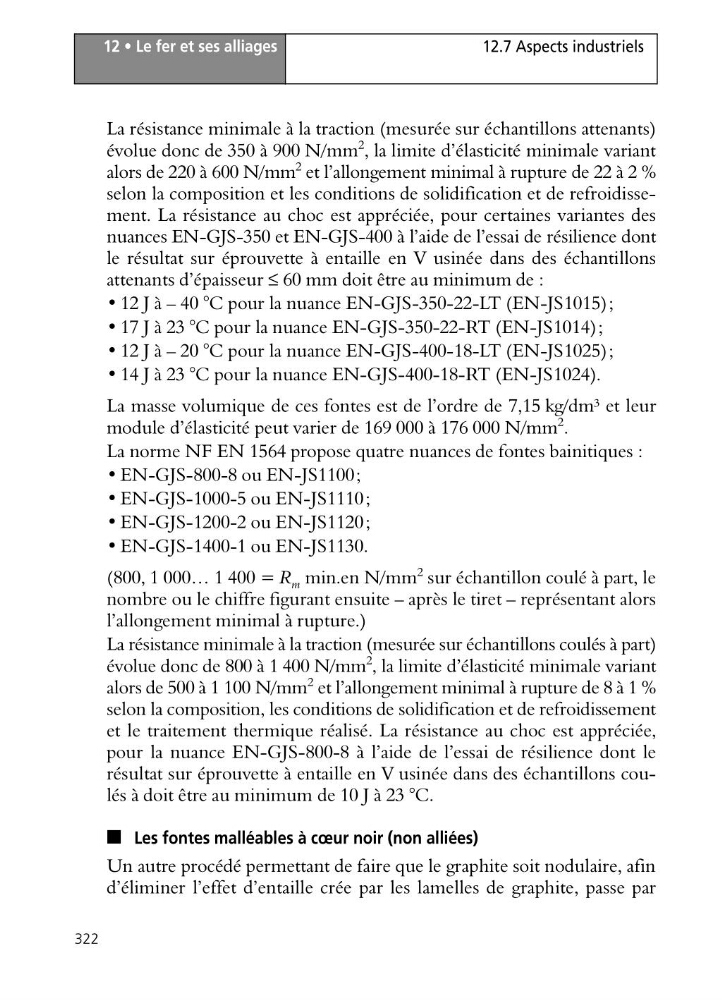

12 • Le fer et ses alliages
322
12.7 Aspects industriels
La résistance minimale à la traction (mesurée sur échantillons attenants)
évolue donc de 350 à 900 N/mm
2
, la limite d’élasticité minimale variant
alors de 220 à 600 N/mm
2 et l’allongement minimal à rupture de 22 à 2 %
selon la composition et les conditions de solidification et de refroidissement. La résistance au choc est appréciée, pour certaines variantes des
nuances EN-GJS-350 et EN-GJS-400 à l’aide de l’essai de résilience dont
le résultat sur éprouvette à entaille en V usinée dans des échantillons
attenants d’épaisseur ≤ 60 mm doit être au minimum de :
• 12 J à – 40 °C pour la nuance EN-GJS-350-22-LT (EN-JS1015);
• 17 J à 23 °C pour la nuance EN-GJS-350-22-RT (EN-JS1014);
• 12 J à – 20 °C pour la nuance EN-GJS-400-18-LT (EN-JS1025);
• 14 J à 23 °C pour la nuance EN-GJS-400-18-RT (EN-JS1024).
La masse volumique de ces fontes est de l’ordre de 7,15 kg/dm³ et leur
module d’élasticité peut varier de 169 000 à 176 000 N/mm
2 .
La norme NF EN 1564 propose quatre nuances de fontes bainitiques :
• EN-GJS-800-8 ou EN-JS1100;
• EN-GJS-1000-5 ou EN-JS1110;
• EN-GJS-1200-2 ou EN-JS1120;
• EN-GJS-1400-1 ou EN-JS1130.
(800, 1 000… 1 400 = R m min.en N/mm
2 sur échantillon coulé à part, le
nombre ou le chiffre figurant ensuite – après le tiret – représentant alors
l’allongement minimal à rupture.)
La résistance minimale à la traction (mesurée sur échantillons coulés à part)
évolue donc de 800 à 1 400 N/mm
2
, la limite d’élasticité minimale variant
alors de 500 à 1 100 N/mm
2 et l’allongement minimal à rupture de 8 à 1 %
selon la composition, les conditions de solidification et de refroidissement
et le traitement thermique réalisé. La résistance au choc est appréciée,
pour la nuance EN-GJS-800-8 à l’aide de l’essai de résilience dont le
résultat sur éprouvette à entaille en V usinée dans des échantillons coulés à doit être au minimum de 10 J à 23 °C.
■ Les fontes malléables à cœur noir (non alliées)
Un autre procédé permettant de faire que le graphite soit nodulaire, afin
d’éliminer l’effet d’entaille crée par les lamelles de graphite, passe par
322
12.7 Aspects industriels
La résistance minimale à la traction (mesurée sur échantillons attenants)
évolue donc de 350 à 900 N/mm
2
, la limite d’élasticité minimale variant
alors de 220 à 600 N/mm
2 et l’allongement minimal à rupture de 22 à 2 %
selon la composition et les conditions de solidification et de refroidissement. La résistance au choc est appréciée, pour certaines variantes des
nuances EN-GJS-350 et EN-GJS-400 à l’aide de l’essai de résilience dont
le résultat sur éprouvette à entaille en V usinée dans des échantillons
attenants d’épaisseur ≤ 60 mm doit être au minimum de :
• 12 J à – 40 °C pour la nuance EN-GJS-350-22-LT (EN-JS1015);
• 17 J à 23 °C pour la nuance EN-GJS-350-22-RT (EN-JS1014);
• 12 J à – 20 °C pour la nuance EN-GJS-400-18-LT (EN-JS1025);
• 14 J à 23 °C pour la nuance EN-GJS-400-18-RT (EN-JS1024).
La masse volumique de ces fontes est de l’ordre de 7,15 kg/dm³ et leur
module d’élasticité peut varier de 169 000 à 176 000 N/mm
2 .
La norme NF EN 1564 propose quatre nuances de fontes bainitiques :
• EN-GJS-800-8 ou EN-JS1100;
• EN-GJS-1000-5 ou EN-JS1110;
• EN-GJS-1200-2 ou EN-JS1120;
• EN-GJS-1400-1 ou EN-JS1130.
(800, 1 000… 1 400 = R m min.en N/mm
2 sur échantillon coulé à part, le
nombre ou le chiffre figurant ensuite – après le tiret – représentant alors
l’allongement minimal à rupture.)
La résistance minimale à la traction (mesurée sur échantillons coulés à part)
évolue donc de 800 à 1 400 N/mm
2
, la limite d’élasticité minimale variant
alors de 500 à 1 100 N/mm
2 et l’allongement minimal à rupture de 8 à 1 %
selon la composition, les conditions de solidification et de refroidissement
et le traitement thermique réalisé. La résistance au choc est appréciée,
pour la nuance EN-GJS-800-8 à l’aide de l’essai de résilience dont le
résultat sur éprouvette à entaille en V usinée dans des échantillons coulés à doit être au minimum de 10 J à 23 °C.
■ Les fontes malléables à cœur noir (non alliées)
Un autre procédé permettant de faire que le graphite soit nodulaire, afin
d’éliminer l’effet d’entaille crée par les lamelles de graphite, passe par
