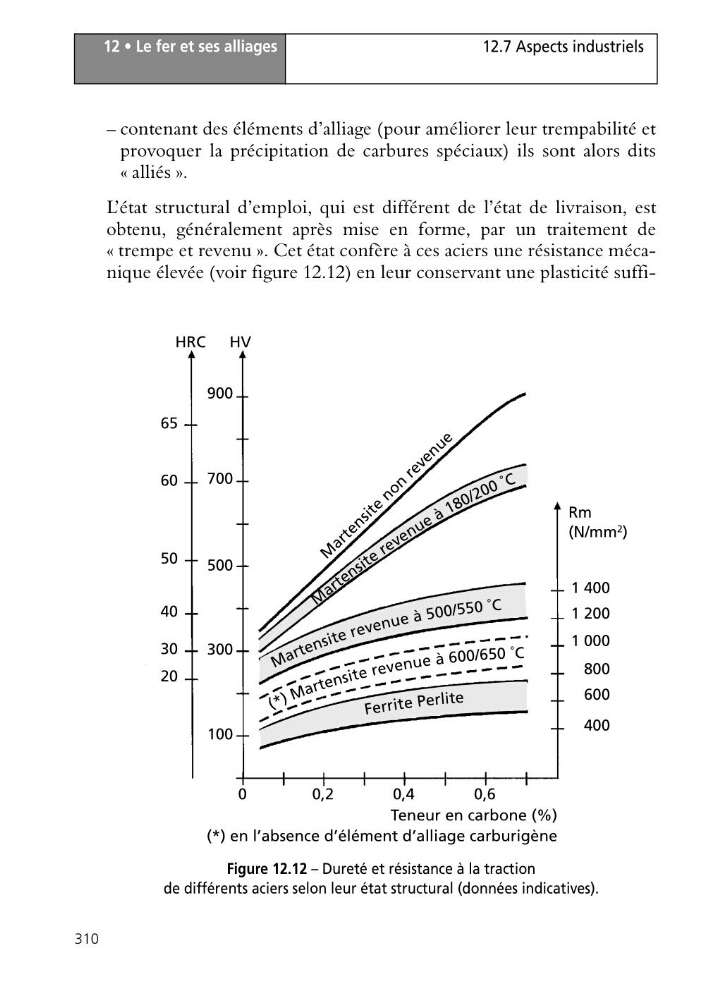

12 • Le fer et ses alliages
310
12.7 Aspects industriels
– contenant des éléments d’alliage (pour améliorer leur trempabilité et
provoquer la précipitation de carbures spéciaux) ils sont alors dits
« alliés ».
L’état structural d’emploi, qui est différent de l’état de livraison, est
obtenu, généralement après mise en forme, par un traitement de
« trempe et revenu ». Cet état confère à ces aciers une résistance mécanique élevée (voir figure 12.12) en leur conservant une plasticité suffiHRC
HV
900
65
60
Rm
(N/mm
2 )
1 400
1 200
1 000
800
600
400
50
40
30
20
700
500
300
100
0
0,2
0,4
0,6
M
a r t e n s i t e
n o n
r e v e n u e
M
a r t e n s i t e r e v e n u e à 1 8 0 /2 0 0 ˚C
M a r t e n s it e re v e n u e à 50 0/5 50 ˚C
( * ) M a rt e n si te re ve nu e à 600 /650 ˚C
Fe rri te Pe rlite
(*) en l’absence d’élément d’alliage carburigène
Teneur en carbone (%)
Figure 12.12 – Dureté et résistance à la traction
de différents aciers selon leur état structural (données indicatives).
