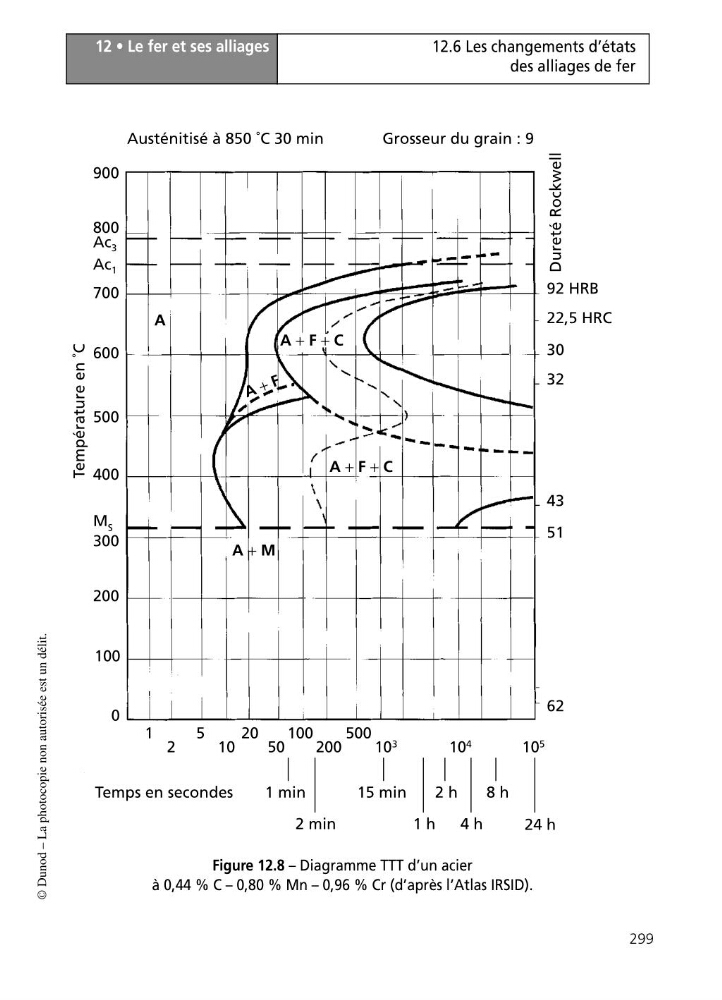

12 • Le fer et ses alliages
299
12.6 Les changements d’états
des alliages de fer
© Dunod – La photocopie non autorisée est un délit.
Austénitisé à 850 ˚C 30 min
Grosseur du grain : 9
900
800
Ac 3
Ac 1
700
600
500
400
M S
300
200
100
0
1
2
5
10
20
50
100
200
500
10
3
10 4
10 5
A
A + F + C
A + F
A + M
92 HRB
30
22,5 HRC
32
43
51
62
Dureté Rockwell
Temps en secondes
1 min
2 min
15 min
1 h
2 h
4 h
8 h
24 h
Température en ˚C
A + F + C
Figure 12.8 – Diagramme TTT d’un acier
à 0,44 % C – 0,80 % Mn – 0,96 % Cr (d’après l’Atlas IRSID).
299
12.6 Les changements d’états
des alliages de fer
© Dunod – La photocopie non autorisée est un délit.
Austénitisé à 850 ˚C 30 min
Grosseur du grain : 9
900
800
Ac 3
Ac 1
700
600
500
400
M S
300
200
100
0
1
2
5
10
20
50
100
200
500
10
3
10 4
10 5
A
A + F + C
A + F
A + M
92 HRB
30
22,5 HRC
32
43
51
62
Dureté Rockwell
Temps en secondes
1 min
2 min
15 min
1 h
2 h
4 h
8 h
24 h
Température en ˚C
A + F + C
Figure 12.8 – Diagramme TTT d’un acier
à 0,44 % C – 0,80 % Mn – 0,96 % Cr (d’après l’Atlas IRSID).
