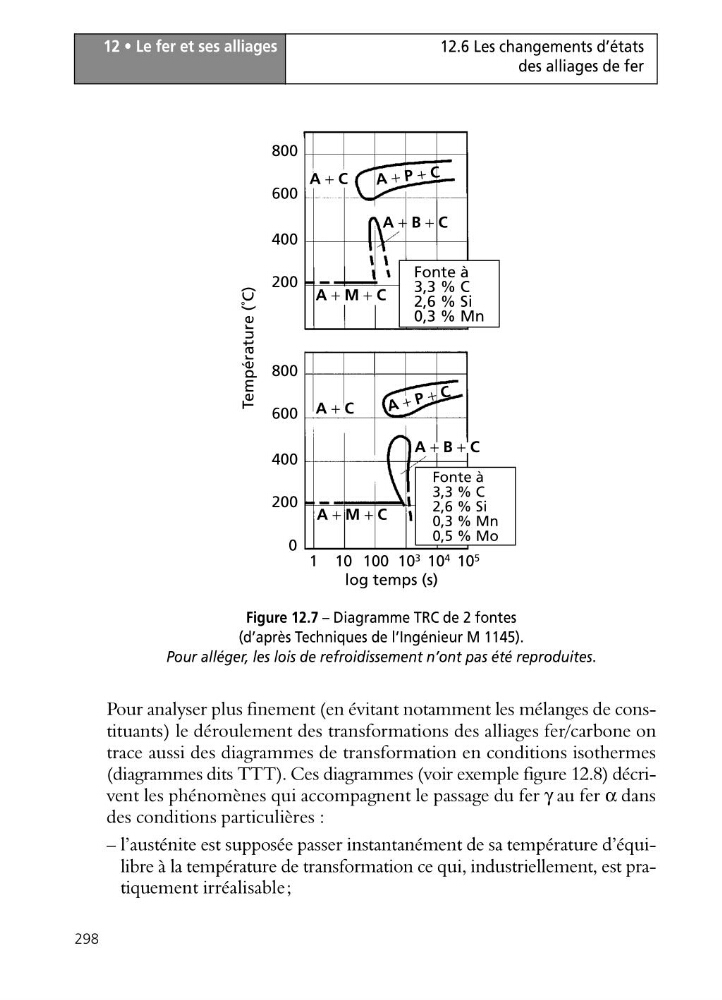

12 • Le fer et ses alliages
298
12.6 Les changements d’états
des alliages de fer
Pour analyser plus finement (en évitant notamment les mélanges de constituants) le déroulement des transformations des alliages fer/carbone on
trace aussi des diagrammes de transformation en conditions isothermes
(diagrammes dits TTT). Ces diagrammes (voir exemple figure 12.8) décrivent les phénomènes qui accompagnent le passage du fer γ au fer α dans
des conditions particulières :
– l’austénite est supposée passer instantanément de sa température d’équilibre à la température de transformation ce qui, industriellement, est pratiquement irréalisable;
Figure 12.7 – Diagramme TRC de 2 fontes
(d’après Techniques de l’Ingénieur M 1145).
Pour alléger, les lois de refroidissement n’ont pas été reproduites.
A + C
A + C
A + P + C
A + M + C
A + B + C
A + P + C
800
600
400
200
800
600
400
200
0
1 10 100 10 3 10 4 10 5
log temps (s)
Température (˚C)
A + B + C
A + M + C
Fonte à
3,3 % C
2,6 % Si
0,3 % Mn
Fonte à
3,3 % C
2,6 % Si
0,3 % Mn
0,5 % Mo
