12 • Le fer et ses alliages
294
12.6 Les changements d’états
des alliages de fer
des performances mécaniques très sensiblement supérieures à celles
des structures ferrito-perlitiques;
– un domaine (dans les cas considérés ici au dessous de 310 °C pour l’acier
et au dessous de 210 °C pour la fonte) repéré « A + M » dans lequel
l’austénite se transforme progressivement en « martensite » qui est du
fer α dont la structure cubique est déformée par la présence des atomes
de carbone qui n’ont pas eu le temps de précipiter sous forme de carbures. La déformation du réseau du fer α engendre un durcissement très
important (d’autant plus fort que la teneur en carbone est plus élevée)
qui confère à l’alliage sa dureté maximale; mais en présence d’une teneur
en carbone supérieure à 0,08 % environ ce durcissement provoque

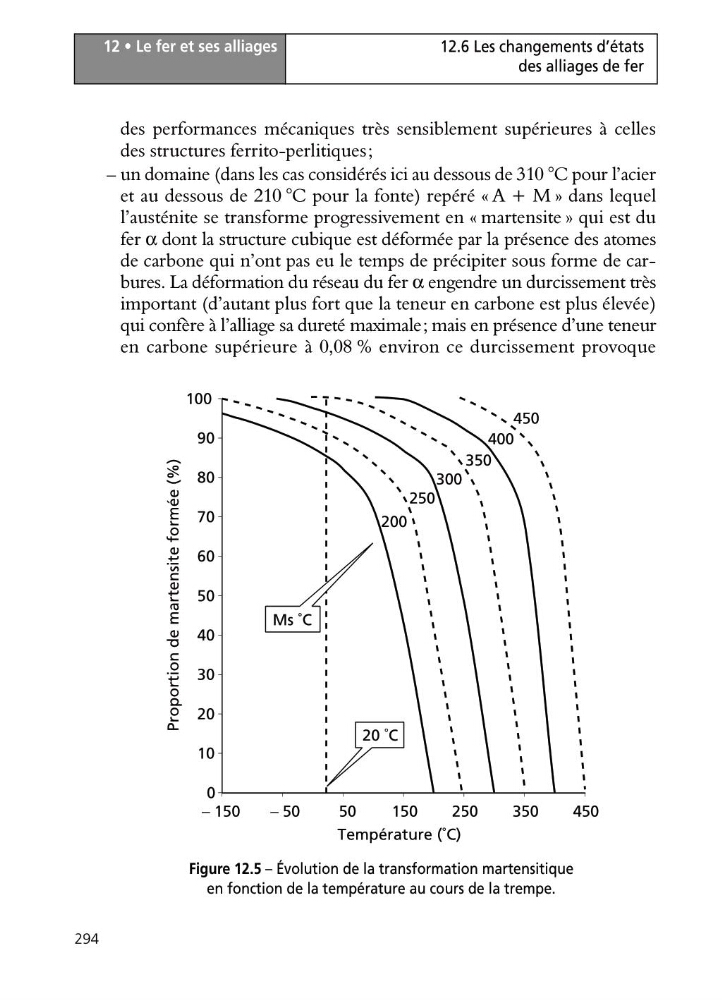

Figure 12.5 – Évolution de la transformation martensitique
en fonction de la température au cours de la trempe.
0
10
20
30
40
50
60
70
80
90
100
− 150
− 50
50
150
250
350
450
Température (˚C)
Proportion de martensite formée (%)
20 ˚C
450
400
350
300
250
200
Ms ˚C
